产品概述与应用
产品介绍：

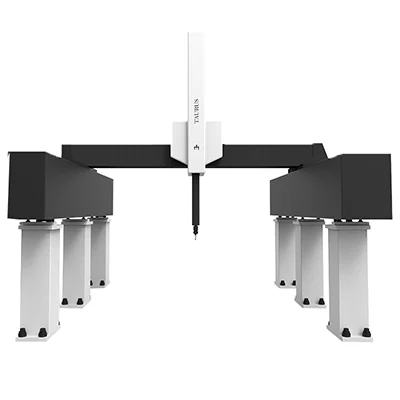

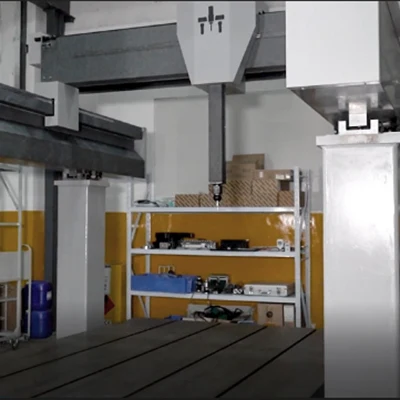

超大型产品测量选择龙门桥式大型坐标测量机，整机采用龙门式结构，专为大尺寸和超大尺寸工件提供精确、快速的测量解决方案，适用于汽车制造、航空航天等行业。
产品特点：
-
独特的大空间敞开性
整机采用大型龙门桥式结构，能为超大尺寸工件提供精确、快速的测量解决方法。此外，还配备移动工作台，方便测量时移动装卸。
-
双光栅双驱动系统
三轴均采用高分辨率光栅及读数头，Y向超长行程，可配置双光栅双驱动系统，有效减少偏摆误差。
-
闭式静压气浮导轨
Y轴导轨可实现高精度、高强度超长平滑拼接，右导轨采用燕尾形式结构，闭式静压气浮导轨具有高刚性和良好的稳定性。
-
刚性好，定位快速精准
三轴采用能消除返程间隙装置的齿轮齿条传动刚性高，定位特性好。
-
支持多种触发和扫描测头
可配置多种触发和扫描测头，实现复杂曲面高精度、高速度测量。
产品特点:
技术参数
左右滑动表格，可查看完整参数。
| 龙门桥式大型坐标测量机 技术数据 (测量范围：mm 精度：μm) | |||||
|---|---|---|---|---|---|
| 型号 | X向行程 | Y向行程 | Z向行程 | MPEe | MPEp |
| Taurus 203010 | 3270 | 4340 | 3700 | 6.0+L/300起 | 6.1 |
| Taurus 203015 | 3270 | 4340 | 4700 | 8.0+L/300起 | 8.1 |
| Taurus 204015 | 3270 | 5340 | 4700 | 8.0+L/300起 | 8.1 |
| Taurus 205015 | 3270 | 6340 | 4700 | 8.0+L/300起 | 8.1 |
| Taurus 203018 | 3270 | 4340 | 5300 | 10.0+L/300起 | 10.1 |
| Taurus 204018 | 3270 | 5340 | 5300 | 10.0+L/300起 | 10.1 |
| Taurus 205018 | 3270 | 6340 | 5300 | 10.0+L/200起 | 10.1 |
