产品概述与应用
产品介绍：

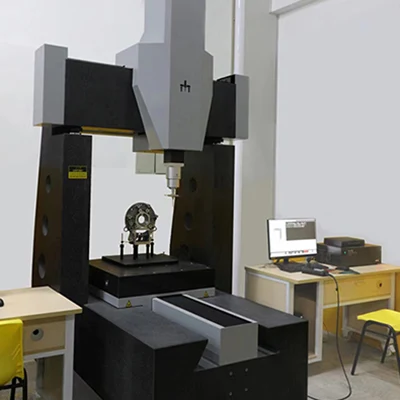

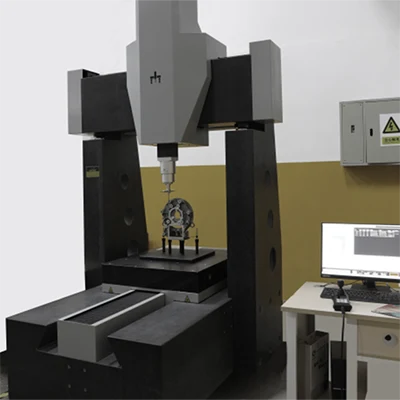

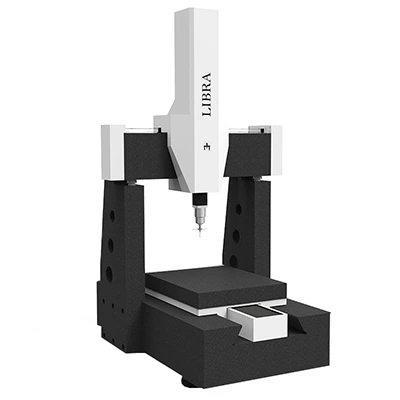

固定桥式超高精度坐标测量机支持触发、扫描、激光扫描等测量模式，整机采用固定桥结构形式，提供多种尺寸形式，实现高精度、高效率、高性能的完美结合，为用户提供非常好的测量手段。
产品特点：
-
超高刚性的架构设计
固定桥式坐标测量机框架采用非常好的低内应力天然花岗岩材料，保证了整机的超高刚性，减少受力以及温度因素引起的变形，能实现高稳定性测量
-
更高的稳定性和测量精度
空气轴承分布在固定桥式坐标测量机的静压导轨上抗干扰能力强，即使在高速度移动过程中，也能实现高稳定性和高测量精度。X轴、Z轴采用无齿形啮合传动方式，Y轴采用精密滚珠丝杠传动方式进一步确保高定位精度和运动稳定性。Z轴采用专用低摩擦气缸平衡重量，在任何操作状态下，都能灵敏平顺地操作。
-
超高分辨率光栅及读数头
固定桥式坐标测量机配备了超高分辨率光栅，消除了温度梯度对精度的影响，使其能在 +19℃~+21C温度区间测量性能依旧稳定不变。超高分辨率的读数头，可提供全面的实时光栅数据。
产品特点:
技术参数
左右滑动表格，可查看完整参数。
| 固定桥式超高精度坐标测量机 技术参数：(测量范围:mm 精度:μm) | |||||
|---|---|---|---|---|---|
| 型号 | X向行程 | Y向行程 | Z向行程 | MPEe | MPEp |
| LIBRA 686 | 1550 | 2200 | 3200 | 0.6+L/500起 | 0.7 |
| LIBRA 8106 | 1800 | 2550 | 3200 | 0.8+L/400起 | 0.9 |
| LIBRA10128 | 2000 | 3000 | 3600 | 1.0+L/350起 | 1.1 |
| LIBRA12158 | 2150 | 3500 | 3600 | 1.2+L/350起 | 1.3 |
| LIBRA121810 | 2150 | 3800 | 4100 | 1.5+L/350起 | 1.6 |
