测量方法

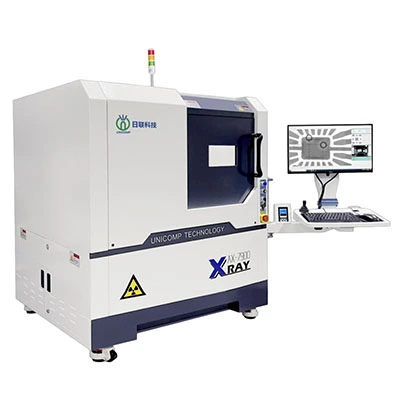

产品概述与应用
产品特点：

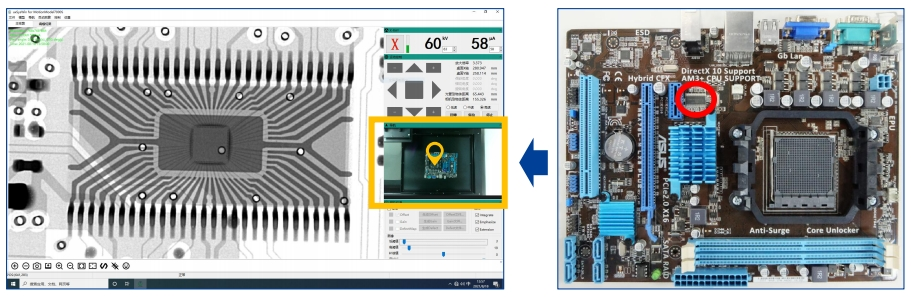

1、实时导航成像

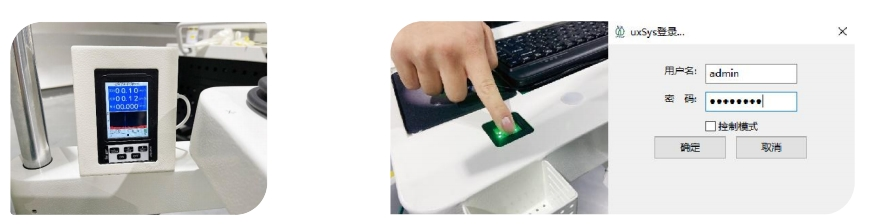

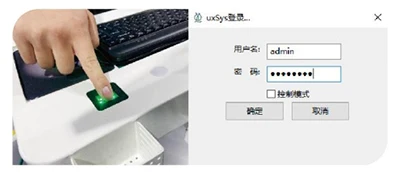

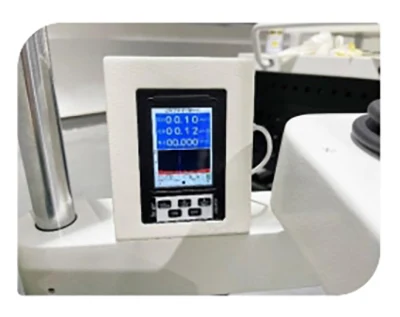

2、电离辐射检测仪 3、指纹解锁>>>指纹登陆，权限管理

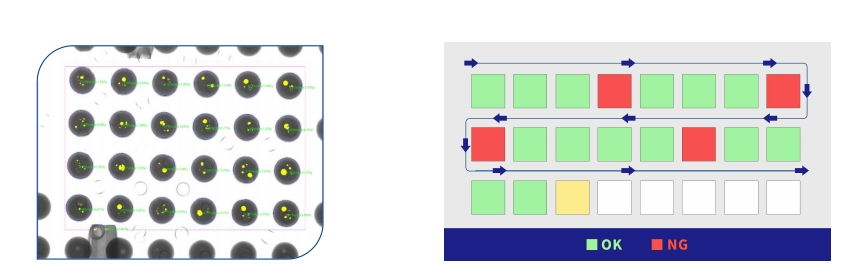

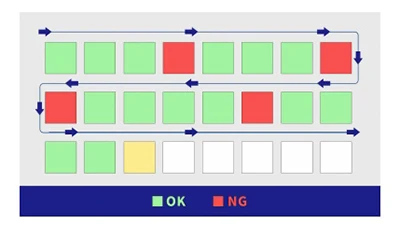

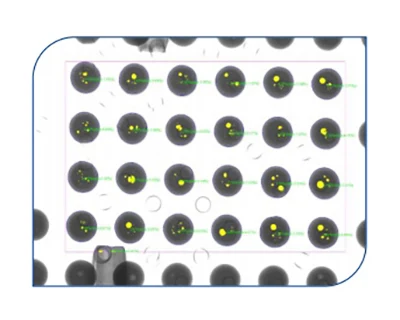

4、BGA、IC、QFN等产品气泡测算 5、CNC工程&自动检测
>>>焊接气泡测算，人工可编辑

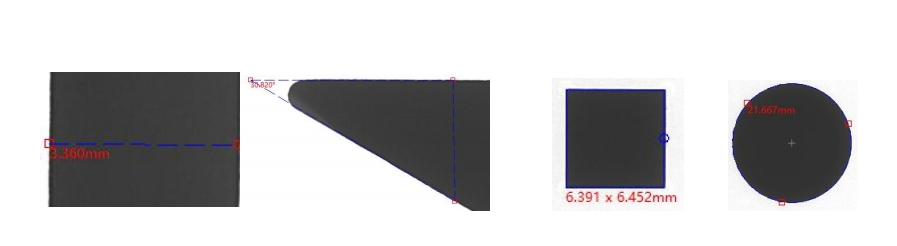

6、尺寸、面积、角度、曲率等测量工具>>>可灵活应用于矩形、圆形、多边形、不规则图形以及PTH透锡测量

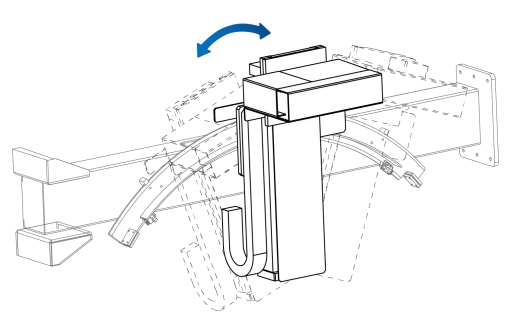

7、倾斜检测
技术参数
左右滑动表格，可查看完整参数。
| AX7900 电子半导体检测设备 技术参数 | |||
|---|---|---|---|
| 整机状态 | |||
| 尺寸 | 1280mm*1220mm*1615mm | 装箱重量 | 约1250kg |
| 重量 | 约1100kg | 电源电压 | 220AC/50Hz |
| 装箱尺寸 | 约1800(W)*1400(D)*1800(H)mm | 功率 | 1.0kW |
| X射线源 | |||
| 光管类型 | 封闭型 | 输出功率 | ≤8W |
| 管电压 | 90kV | 焦点尺寸 | 5μm |
| 成像系统 | |||
| 探测器 | 高清FPD | 像素尺寸 | 84μm |
| 有效检测面积 | 129*129[mm] | 帧率 | Max30Hz |
| 像素矩阵 | 1536*1536[pixel] | 系统放大倍率 | 600X |
| 软件系统 | |||
| 导航定位 | 可快速定位实物图像 | ||
| 自动测算 | 可对BGA、QFN等封装电子元件进行气泡自动测量，并支持输出结果报表 | ||
| CNC自动检测 | 支持单点及矩阵式添加，快速生成工程，结果可图示化 | ||
| 信息实时显示 | 支持检测工艺信息实时显示 | ||
| 多样化测量工具 | 支持距离、角度、直径、多边形等几何测量 | ||
| 运动控制系统 | 工控机 | ||
| 运动控制方式 | 鼠标&键盘&摇杆 | 显示器 | 24寸高清显示器 |
| 载物尺寸 | ≤520*420[mm] | 操作系统 | Windows1064位 |
| 检测尺寸 | ≤460*400[mm] | 硬盘 | 1TB |
| XYZ轴行程(mm) | 光管Z轴140,探测器Z轴300 | 内存 | 16G |
| 倾斜检测角 | 探测器±25倾斜，可选配360°旋转夹具 | CPU规格 | i7 6代 |
| 其他 | |||
| 开门方式 | 手动门 | 辐射量 | <1μSv/h |
| 指纹识别 | 搭载指纹识别功能，支持密码、指纹双通道进入 | 安全辐射监控 | 配置能量监控系统，射线能量状态可视化 |
