产品概述与应用

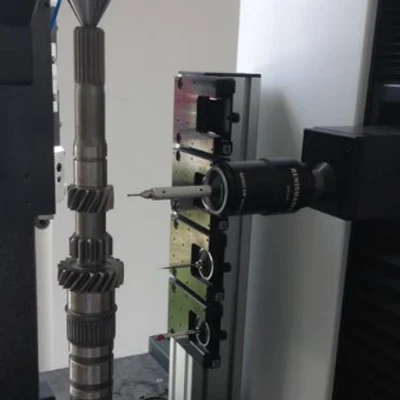

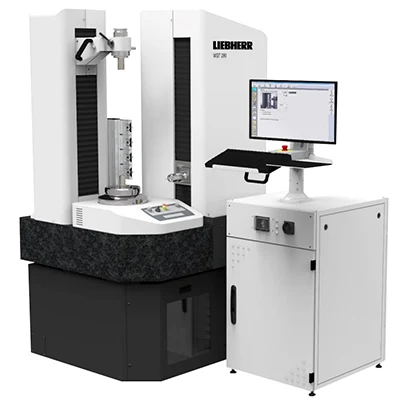

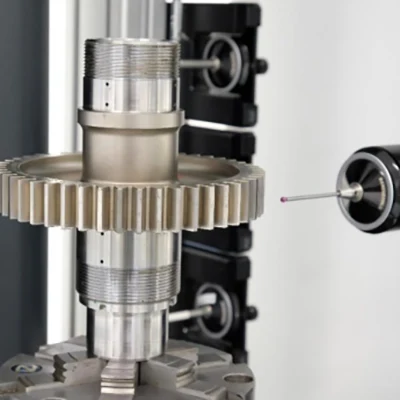

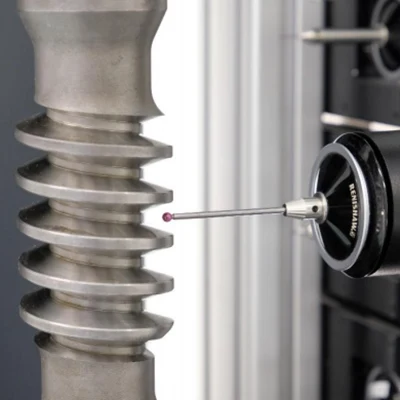

WGT系列的4轴测量仪器具备负载能力。自动探针更换系统确保了高精度机械和电子学，能够不间断地测量工件，并由智能且用户友好的软件进行控制。这些仪器满足了所有关于齿轮制造的高精度要求。丰富的软件功能使这些机器非常适合并符合VDI指南VDINDE 2612/2613的一级仪器精度。对于齿轮的测量，除了各种类型的直齿轮外，还有斜齿轮、蜗杆、蜗轮、轴、齿轮滚齿、切削、标准件,还可根据客户特定需求提供解决方案，如剃齿工具以及旋转对称部件，还可扩Z轴行程范围，配置更长的尾座，如轴类工件，以及更多其他选项。以容纳长轴和与之适配的旋转工作台。
产品特点：
-
天然花岗岩底座及各轴→热力学稳定性好
-
各轴均采用气浮轴承→高精度免维护
-
专用齿轮测量四轴控制器→高速扫描，实时误差补偿和分析
-
根据VDINDE 2612/13，一级仪器精度
-
人体工程学设计，操作方便
-
图形参数化软件输入界面
技术参数
左右滑动表格，可查看完整参数。
| WGT系列齿轮测量机 技术参数 | ||||
|---|---|---|---|---|
| 技术数据 | WGT280 | WGT400 | WGT600 | |
| 工件直径[mm] | 280 | 400 | 600 | |
| 模数范围[mm] | ≤(0.2*)0.5 | ≤(0.2*)0.5 | ≤(0.2*)0.5 | |
| 可 测 量 最 大 齿 宽 [mm] | 500 | 500(650) | 650(800) | |
| 顶尖距[mm] | 20-500 | 20-650 | 20-900 | |
| 转台承重[kg] | 50 | 180 | 400 | |
| 螺旋角[°] | <90° | <90° | <90° | |
| 行程范围[mm] | X | 340 | 400 | 500 |
| Y | 200 | 220 | 320 | |
| Z | 500 | 500(650) | 650(800) | |
| 测量仪器精度 | 根据VDINDE 2612/2613一级仪器进行齿轮检查 (温度波动2℃/h,温度梯度2℃/m) | |||
