产品概述与应用
产品名称与型号
- MarForm MMQ 500 Mahr圆度仪
- 德国马尔Mahr MarForm MMQ 500 圆柱度仪

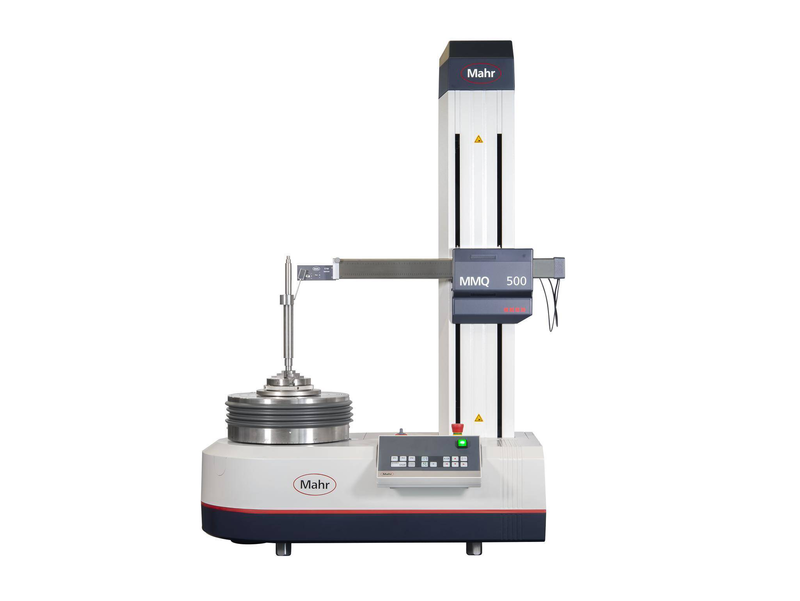

高效 CNC 形状测试仪 MarForm MMQ 500
MMQ 500 是台式形状测试仪非常好的选择
·快速：形状测试仪的更多功能
·通用：从小到大而重的工件
·直观的软件：短 Teach-in 阶段
·即使公差变小，也会精确
产品信息
MMQ 500 拥有很多高精度测量功能，是桌面形状测试仪非常好的选择。机器的优化设计保证了它的通用性和非常大的利用率。设备的创新设计使其操作非常简单：您仅需单手即可为测量完美地定位所有部件。先进、高性能的软件确保了测量的快速、安全完成。
·可通用于小型工件，从几毫米到
·重型工件，高达 80 kg
·一个测量序列中形状、位置、粗糙度、轮廓和导程的测量
·直观的软件
·即使公差变小，轴精确也非常高
·即使对困难测量任务来说也有很好的可重复性
更快调整

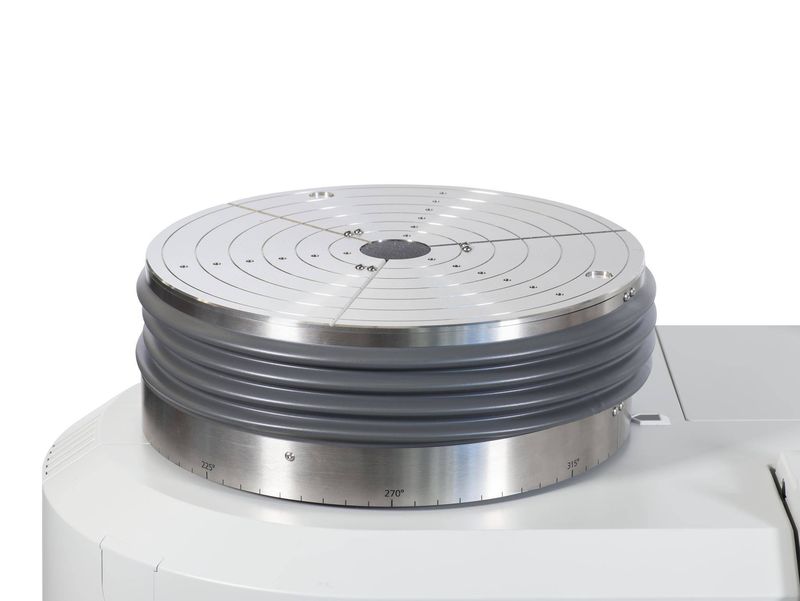

调心调平工作台能够比同类机型更快地完成校准，从而提高了效率和生产率。
高负载能力
使用特别高性能的 ZK 工作台时，您甚至可以测量重达 80 kg 的重型工件。
产品信息:
产品信息：
MMQ 500 拥有很多高精度测量功能，是桌面形状测试仪非常好的选择。机器的优化设计保证了它的通用性和非常大的利用率。设备的创新设计使其操作非常简单：您仅需单手即可为测量完美地定位所有部件。先进、高性能的软件确保了测量的快速、安全完成。
•可通用于小型工件，从几毫米到
•重型工件，高达 80 kg
•一个测量序列中形状、位置、粗糙度、轮廓和导程的测量
•直观的软件
•即使公差变小，轴精确也非常高
•即使对困难测量任务来说也有很好的可重复性
更快调整
调心调平工作台能够比同类机型更快地完成校准，从而提高了效率和生产率。
高负载能力
使用特别高性能的 ZK 工作台时，您甚至可以测量重达 80 kg 的重型工件。
产品特点:
技术参数
左右滑动表格，可查看完整参数。
| MarForm MMQ 500 | 产品编号 5440901 | |
|---|---|
| Pos.-/Meas. path X-axis | 280 mm |
| Pos.-/Meas. path Z-axis | 470 mm |
| Positioning speed C-axis | 0.2 - 20 1/min |
| 定位速度 (mm/s)，X 轴 | 0.5 - 30 mm/s |
| Positioning speed Z-axis | 0.5 - 100 mm/s |
| Workpiece diameter max. | 530 mm |
| 轴向跳动偏差（µm+µm/mm 测量半径）* | 0.02 + 0.0001 |
| Straightness deviation X-axis | 0.3 µm/100 mm |
| Straightness deviation Z-axis | 0.15 µm/100 mm |
| 工作温度 | 20 °C |
| 调心调平工作台 | 机动化 |
| 工作台直径 (mm) | 300 mm |
| Table load max. | 80 kg |
| 测头系统类型 | 触觉 1D |
| Special equipment | CNC table |
| 湿度（文本） | max. 85 % relative humidity; non-condensing |

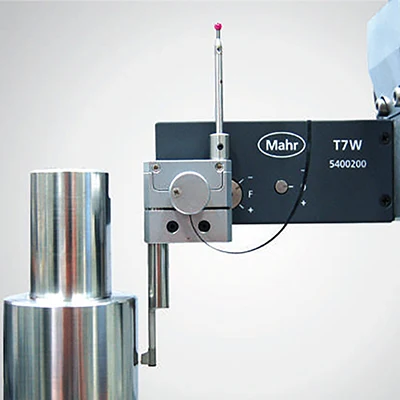

| 随附 | T7W probe system (incl. probe arm ⌀ 3 x 60 mm) |
| MarForm MMQ 500 技术参数 | |
|---|---|
| Pos.-/Meas. path X-axis | 280 mm |
| Pos.-/Meas. path Z-axis | 470 mm |
| Positioning speed C-axis | 0.2 - 20 1/min |
| 定位速度 (mm/s)，X 轴 | 0.5 - 30 mm/s |
| Positioning speed Z-axis | 0.5 - 100 mm/s |
| Workpiece diameter max. | 530 mm |
| 轴向跳动偏差（µm+µm/mm 测量半径）* | 0.02 + 0.0001 |
| Straightness deviation X-axis | 0.3 µm/100 mm |
| Straightness deviation Z-axis | 0.15 µm/100 mm |
| 工作温度 | 20 °C |
| 调心调平工作台 | 机动化 |
| 工作台直径 (mm) | 300 mm |
| Table load max. | 80 kg |
| 测头系统类型 | 触觉 1D |
| Special equipment | CNC table |
| 湿度（文本） | max. 85 % relative humidity; non-condensing |
| 随附 | T7W probe system (incl. probe arm ⌀ 3 x 60 mm) |
