产品概述与应用
产品名称与型号

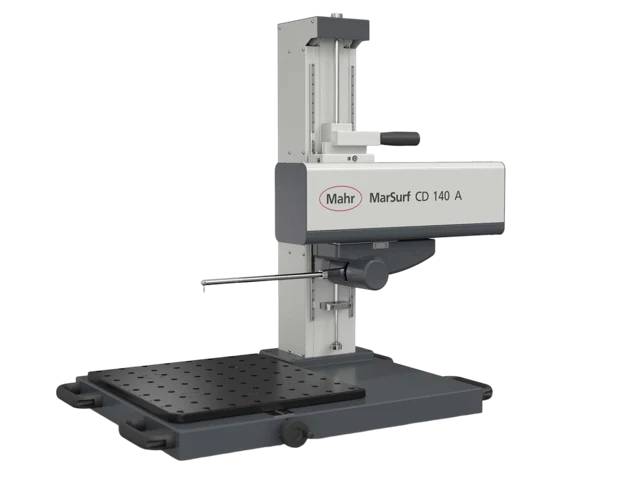

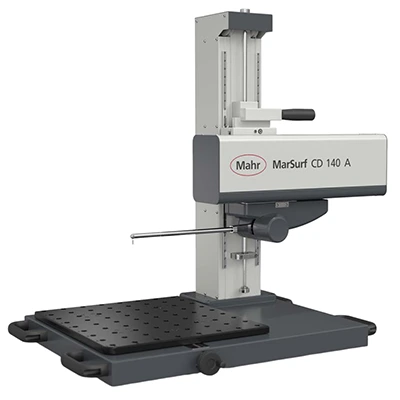

- MarSurf CD 140 AG 11 Mahr轮廓仪
- 德国马尔Mahr MarSurf CD 140 AG 轮廓仪

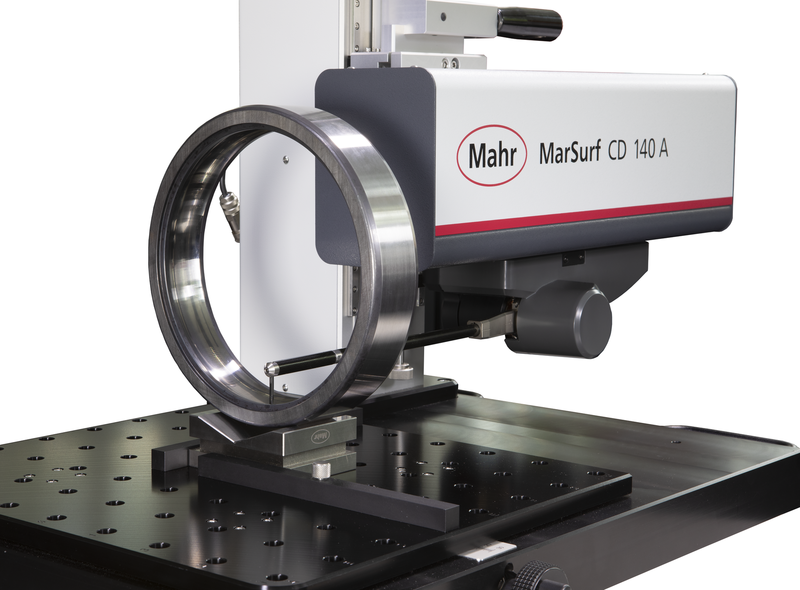

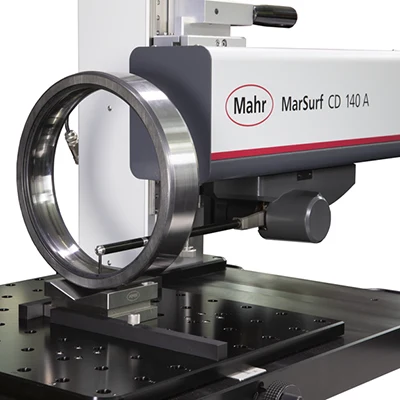

MarSurf CD 140 AG 11 ——⼀款配备智能接触式测量系统的全能型仪器。
提供快速精确的测量，其灵活的测量台，使装夹⼯作变得及其简便。
产品特点：
快速测量和重新装配
•由于定位和测量速度快，测量时间短
•在Z轴上手动快速调整驱动单元，并进行微调以实现很好的对准

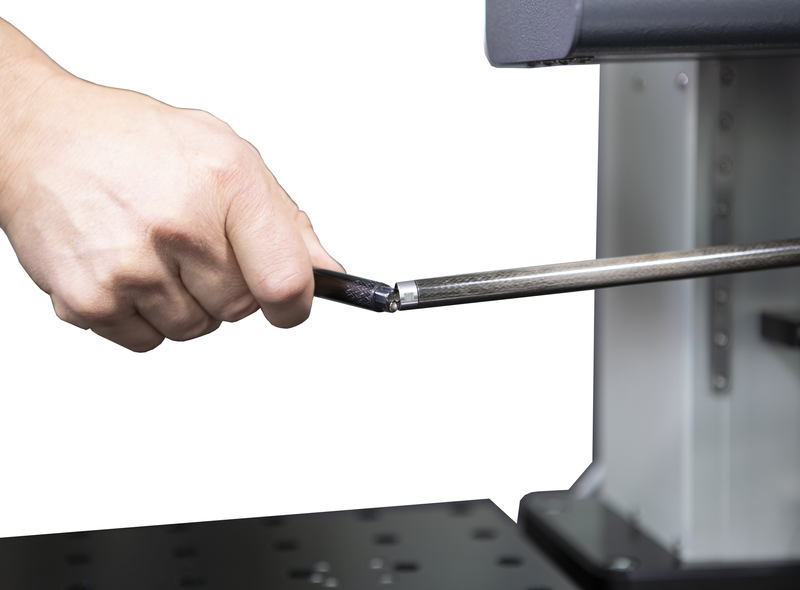

•借助磁悬浮装置，无需工具即可快速更换探头臂 - 无需重新校准
•追踪力选择可防止错误测量
使用灵活，用途广泛

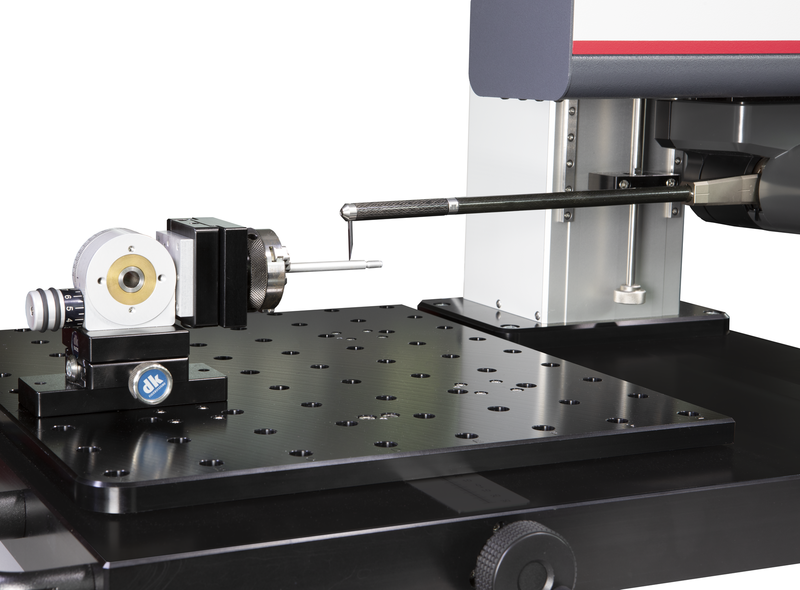

•工件安装板提供足够的空间，即使是大型工件
•70 mm 的大测量范围，适用于多种应用
•通过孔径为 50 mm 的安装板实现非常大的处理灵活性
•探头臂和附件的广泛选择
广泛的软件包
•测量双轮廓，例如用于确定直径
•可选 Rz 2 μm 的粗糙度测量
•简单直观的轮廓测量和评估
•通过读取 DMC 代码来启动 Quick & Easy 程序
•由于定位和测量速度快,测量时间短
•在Z轴上手动快速调整驱动单元,并进行微调以实现很好的对准
•借助磁悬浮装置,无需工具即可快速更换探头臂 - 无需重新校准
•追踪力选择可防止错误测量
•工件安装板提供足够的空间,即使是大型工件
•70 mm 的大测量范围,适用于多种应用
•通过孔径为 50 mm 的安装板实现非常大的处理灵活性
•探头臂和附件的广泛选择
•测量双轮廓,例如用于确定直径
•可选 Rz 2 μm 的粗糙度测量
•简单直观的轮廓测量和评估
•通过读取 DMC 代码来启动 Quick & Easy 程序
MarSurf CD 140 AG 11 ——⼀款配备智能接触式测量系统的全能型仪器。
提供快速精确的测量，其灵活的测量台，使装夹⼯作变得及其简便。
产品特点：
快速测量和重新装配
·由于定位和测量速度快，测量时间短
·在Z轴上手动快速调整驱动单元，并进行微调以实现很好的对准
·借助磁悬浮装置，无需工具即可快速更换探头臂 - 无需重新校准
·追踪力选择可防止错误测量
使用灵活，用途广泛
·工件安装板提供足够的空间，即使是大型工件
·70 mm 的大测量范围，适用于多种应用
·通过孔径为 50 mm 的安装板实现非常大的处理灵活性
·探头臂和附件的广泛选择
广泛的软件包
·测量双轮廓，例如用于确定直径
·可选 Rz 2 μm 的粗糙度测量
·简单直观的轮廓测量和评估
·通过读取 DMC 代码来启动 Quick & Easy 程序
技术参数
左右滑动表格，可查看完整参数。
| MarSurf CD 140 AG | 产品编号 6269202 | |
|---|---|
| 分辨率 | 19 nm |
| 尺寸 (mm) | 572 x 905 x 822 mm |
| 测量力 (N) | 4 mN 至 30 mN，可使用软件调节 |
| 测量速度 | 0.1 mm/s 到 10 mm/s |
| Positioning speed X-axis min. | 0.1 mm/s |
| positioning speed X-axis max. | 200 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.1 - 200 mm/s |
| 测头 | 轮廓测头系统 |
| 重量（毛重） | 150 KG |
| Workpiece weight max. | 35 kg |
| 其他 | Maschinengewicht: 100 kg |
| 测量范围 mm | 70 mm，测杆长 350 mm |
| MarSurf CD 140 AG 技术参数 | |
|---|---|
| 分辨率 | 19 nm |
| 尺寸 (mm) | 572 x 905 x 822 mm |
| 测量力 (N) | 4 mN 至 30 mN，可使用软件调节 |
| 测量速度 | 0.1 mm/s 到 10 mm/s |
| Positioning speed X-axis min. | 0.1 mm/s |
| positioning speed X-axis max. | 200 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.1 - 200 mm/s |
| 测头 | 轮廓测头系统 |
| 重量（毛重） | 150 KG |
| Workpiece weight max. | 35 kg |
| 其他 | Maschinengewicht: 100 kg |
| 测量范围 mm | 70 mm，测杆长 350 mm |
