产品概述与应用
产品名称与型号

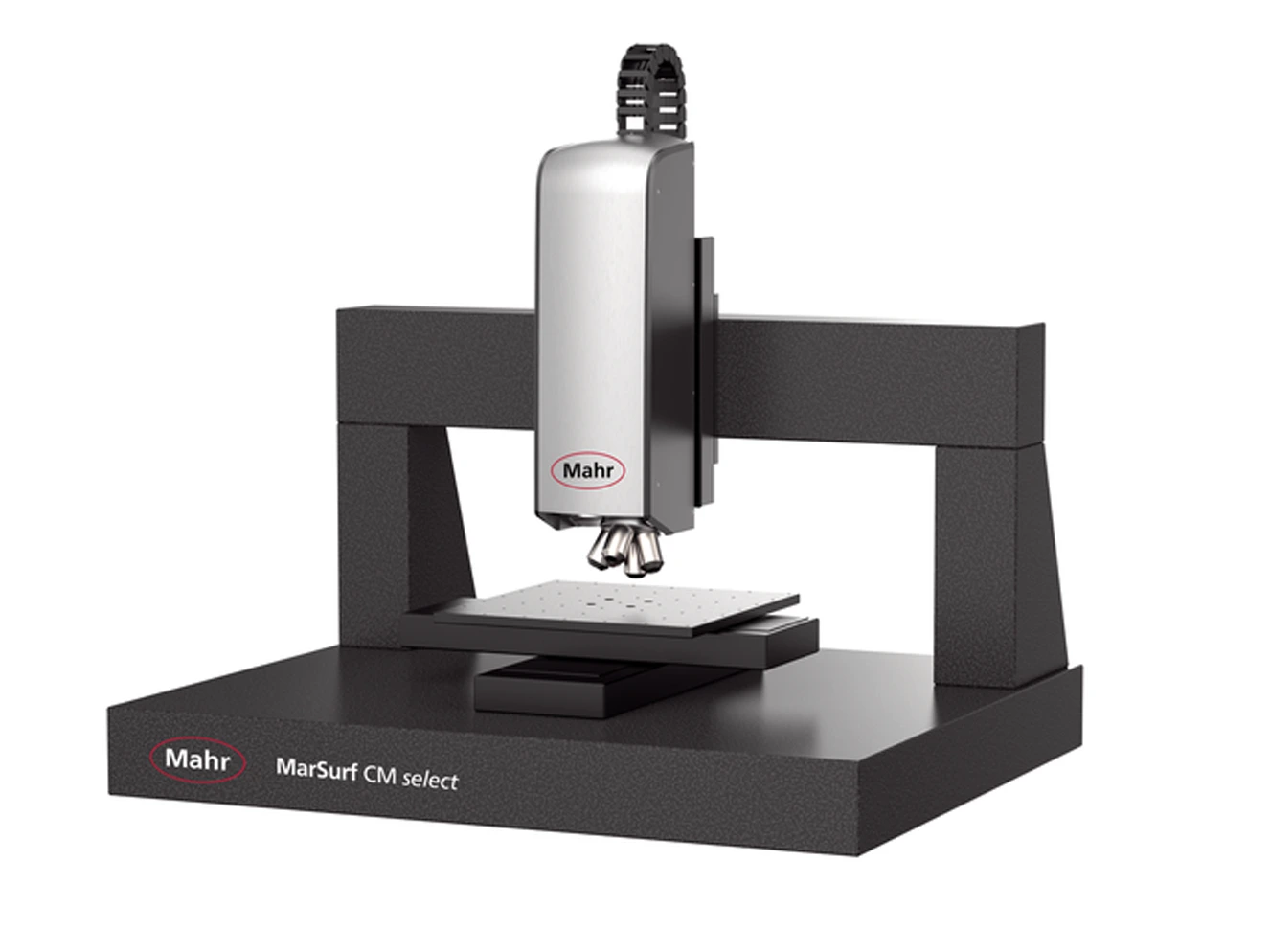

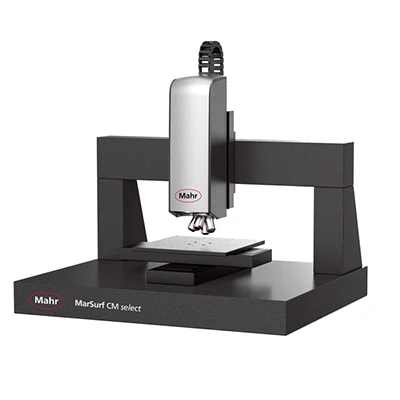

- MarSurf CM select 马尔3D光学共聚焦测量仪
- 德国马尔 Mahr MarSurf CM select 3D 表面测量
产品信息
典型测量任务

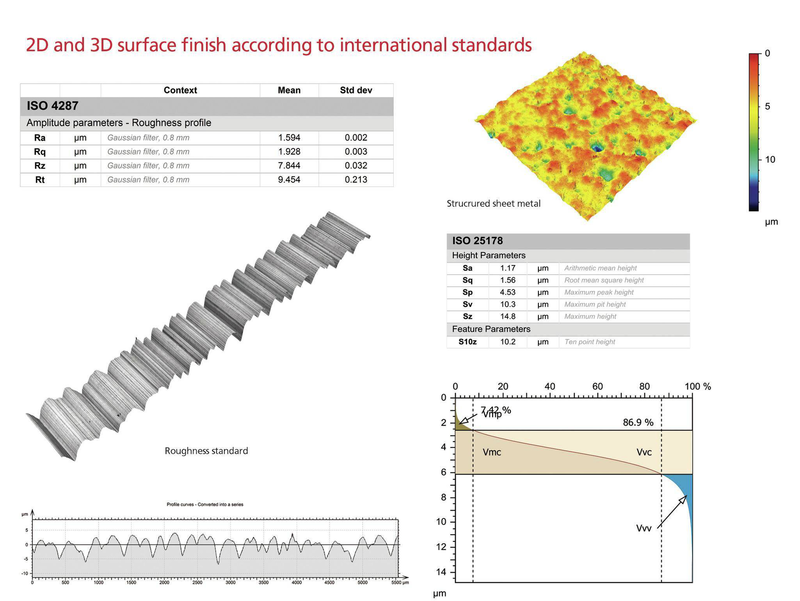

·粗糙度测量符合
ISO 4287 & ISO 13565 / ISO 25178
·表面特征轮廓测量（包括体积、磨损、摩擦学）
·轮廓和形状 (2D, 3D)
·孔，颗粒分析
·缺陷检测
·...
根据应用调整的测量解决方案

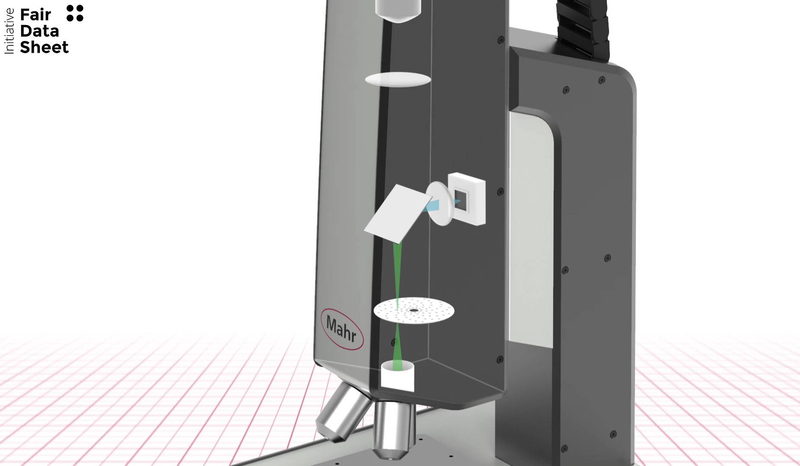

作为一个多传感器系统，MarSurf CM select 将多种传感器技术结合到了一个测量设备中。也可以根据测量任务选择非常好的点传感器。MarSurf CM select 可以满足您对样品尺寸、自动化、测量舒适度和准确性的个性化要求 - 甚至全自动的测量解决方案。
非常高数据质量
我们非常重要的标准之一，即优异的精度、准确性、可重复性、可再现性和文档记录，可保证可追溯性和可审核性。我们为客户提供的非常高服务就是提供能够可靠地用于工程、产品、工艺设计和质量控制领域的定量测量值等。
作为一个多传感器系统,MarSurf CM select 将多种传感器技术结合到了一个测量设备中。也可以根据测量任务选择非常好的点传感器。MarSurf CM select 可以满足您对样品尺寸、自动化、测量舒适度和准确性的个性化要求 - 甚至全自动的测量解决方案。
产品信息
典型测量任务
• 粗糙度测量符合
ISO 4287 & ISO 13565 / ISO 25178
• 表面特征轮廓测量（包括体积、磨损、摩擦学）
• 轮廓和形状 (2D, 3D)
• 孔，颗粒分析
• 缺陷检测
• ...
根据应用调整的测量解决方案
作为一个多传感器系统，MarSurf CM select 将多种传感器技术结合到了一个测量设备中。也可以根据测量任务选择非常好的点传感器。MarSurf CM select 可以满足您对样品尺寸、自动化、测量舒适度和准确性的个性化要求 - 甚至全自动的测量解决方案。
非常高的数据质量
我们非常重要的标准之一，即优异的精度、准确性、可重复性、可再现性和文档记录，可保证可追溯性和可审核性。我们为客户提供非常高的服务就是提供能够可靠地用于工程、产品、工艺设计和质量控制领域的定量测量值等。
技术参数
左右滑动表格，可查看完整参数。
| 测量头 | explorer | expert | select | mobile | ||
| 图像采集模块 | x∙y 单一测量最大测量点数量 | 1200 × 1200 =1.44 Mio. | 1200 × 1200 =1.44 Mio. | 1200 × 1200 =1.44 Mio. | 1200 × 1200 =1.44 Mio. | |
| 最大分辨率下最大图像率 (Hz)1 | 25/(100) | 25/(100) | 100 / (25) | 25/100 | ||
| HDR 功能（16 位） | 标准 | 标准 | 标准 | 标准 | ||
| 彩色图像采集 | 可选 | 可选 | 可选 | 可选 | ||
| 最大测量点数 量2 (Mio.) | 1213 | 1213 | 1213 | 1213 | ||
| 垂直测量模块 | 电动定位单元 | 线性编码器 | 标准 | 标准 | 可选 | 可选 |
| 垂直测量范围 (mm) | 70 | 70 | 100 | 35 | ||
| 精细定位模 块（压电模 块） | 垂直测量范围 (µm) | 350 | 350 | 350 | 350 | |
| x、y、z 碰撞 检测 | 标准 | 标准 | 可选 | - | ||
| 物镜支架 | 4 孔物镜转盘 | 标准 | 标准 | 可选 | 标准 | |
| 无物镜转盘 | - | 可选 | 标准 | 可选 | ||
1) 应要求提供 2) 拼接测量可采集的测量点最大总数。
| 配置 | explorer | expert | select | mobile | |
| L 形支架 | L | L | 龙门式 | 便携式 | |
| 质量 (kg) | 25 | 48 | 300 | 8.3 | |
| 定位体积 | x ∙ y ∙ z (mm) | 50 × 50 × 70 | 100 × 100 × 701 | 200 × 200 × 100 5 | 50 × 50 × 35 |
| 300 × 300 × 100 | |||||
|---|---|---|---|---|---|
| x、y 线性编码器 | 标准 | 标准 | 可选 | 标准 | |
| 系统控制器 | 集成 | 集成 | 轮式控制柜 | 集成 | |
| 被动减振 | 集成 | 集成 | 标准 | 可选 | |
| 主动减振 | 可选 | 可选 | 可选 | 可选 | |
1) 可利用集成的手动 z 轴扩展到 150mm
| MarSurf CM select 3D 表面测量 技术参数 | ||||||
|---|---|---|---|---|---|---|
| 测量头 | explorer | expert | select | mobile | ||
| 图像采集模块 | x∙y 单一测量最大测量点数量 | 1200 × 1200 =1.44 Mio. | 1200 × 1200 =1.44 Mio. | 1200 × 1200 =1.44 Mio. | 1200 × 1200 =1.44 Mio. | |
| 最大分辨率下最大图像率 (Hz)1 | 25/(100) | 25/(100) | 100 / (25) | 25/100 | ||
| HDR 功能（16 位） | 标准 | 标准 | 标准 | 标准 | ||
| 彩色图像采集 | 可选 | 可选 | 可选 | 可选 | ||
| 最大测量点数 量2 (Mio.) | 1213 | 1213 | 1213 | 1213 | ||
| 垂直测量模块 | 电动定位单元 | 线性编码器 | 标准 | 标准 | 可选 | 可选 |
| 垂直测量范围 (mm) | 70 | 70 | 100 | 35 | ||
| 精细定位模 块（压电模 块） | 垂直测量范围 (µm) | 350 | 350 | 350 | 350 | |
| x、y、z 碰撞 检测 | 标准 | 标准 | 可选 | - | ||
| 物镜支架 | 4 孔物镜转盘 | 标准 | 标准 | 可选 | 标准 | |
| 无物镜转盘 | - | 可选 | 标准 | 可选 | ||
咨询仪器选型与报价
提供产品名称、型号、数量和使用要求，我们将协助确认参数与配置。
