产品概述与应用
产品名称与型号

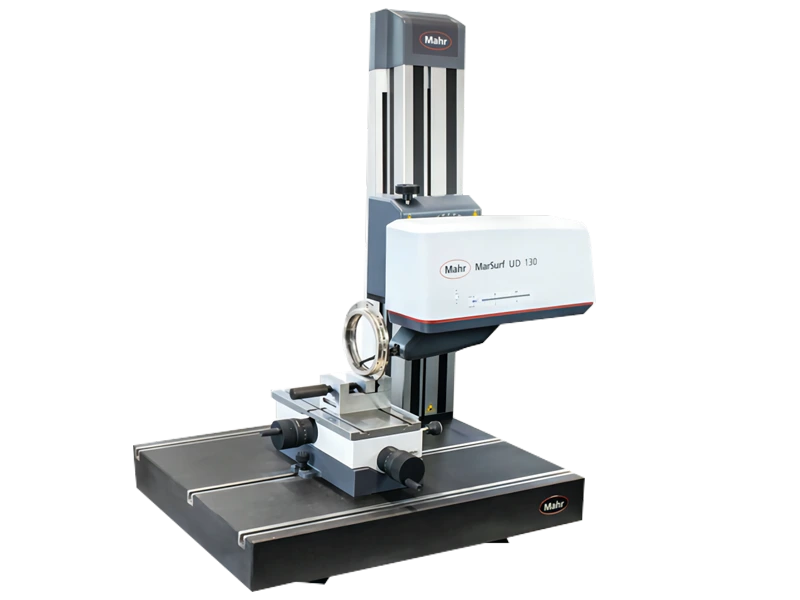

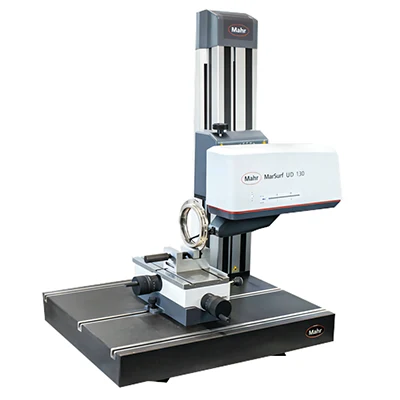

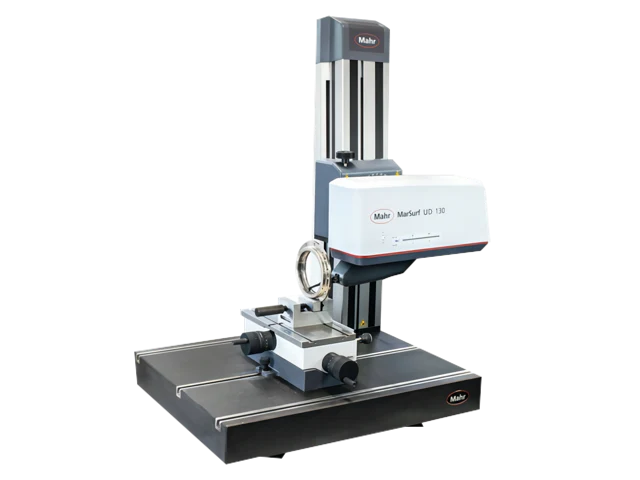

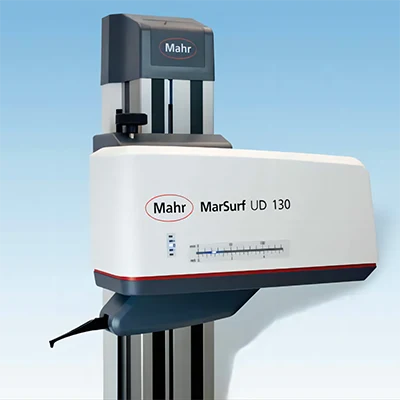

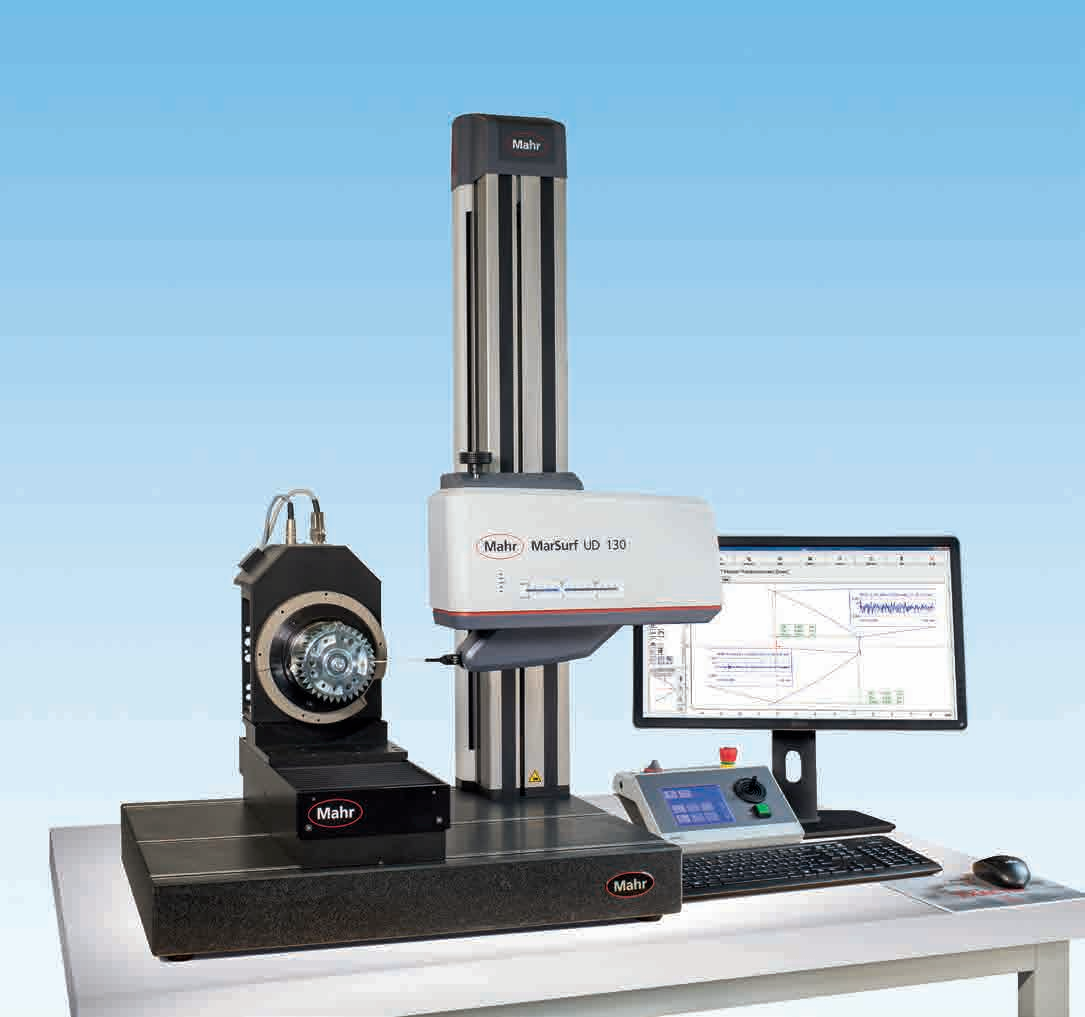

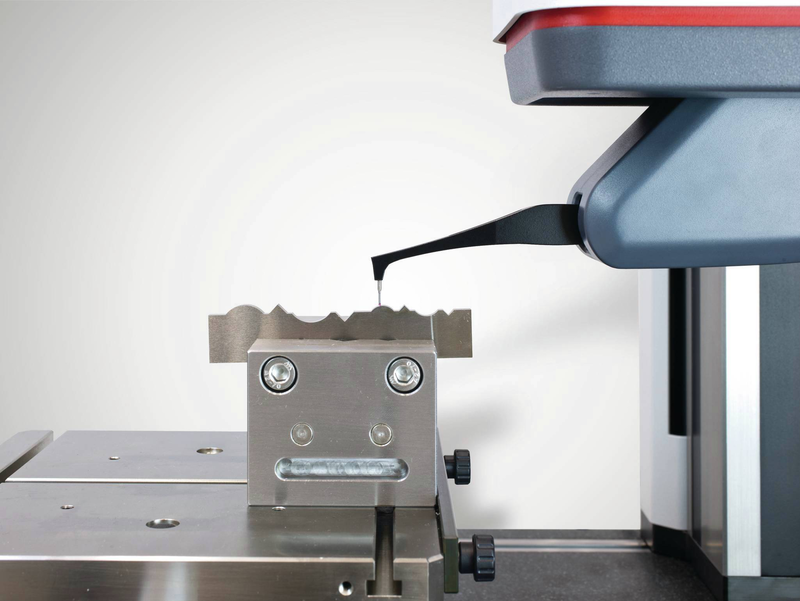

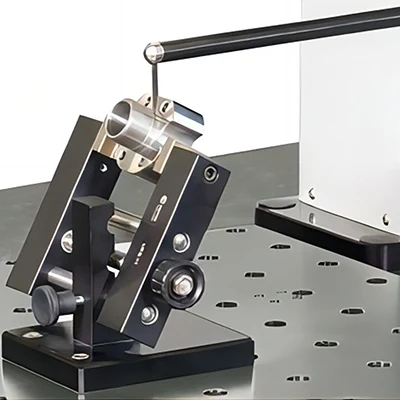

- MarSurf UD 130 Mahr接触式粗糙度仪
- MarSurf UD 130 马尔轮廓仪
- 德国马尔Mahr MarSurf UD 130 粗糙度轮廓仪
MarSurf UD 130 通过两个驱动单元填补了高端解决方案 MarSurf LD 130 / LD 260 和新标准组合测量站 MarSurf VD 140 / 280 之间的空白。
MarSurf UD 130 的技术规格是以高质量的干涉测头系统为基础，测量和定位速度快，可以减少每个工件的测量时间。
产品特点：

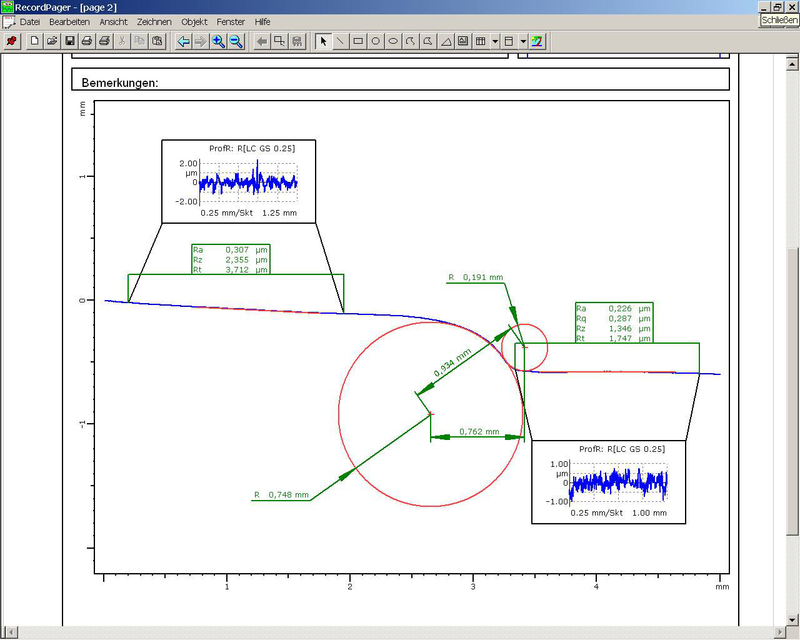

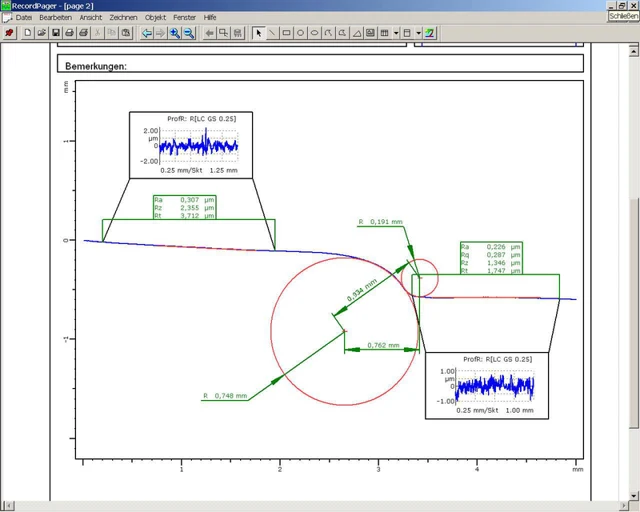

• 一步完成粗糙度和轮廓测量
• 高测量和定位速度可大幅减少测量时间

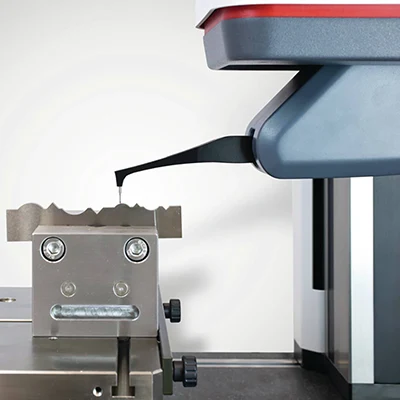

• 创新的测头系统解决方案
• 快速可靠的测杆更换，磁性支架同步检测测杆
MarSurf UD 130 通过两个驱动单元填补了高端解决方案 MarSurf LD 130 / LD 260 和新标准组合测量站 MarSurf VD 140 / 280 之间的空白。
MarSurf UD 130 的技术规格是以高质量的干涉测头系统为基础，测量和定位速度快，可以减少每个工件的测量时间。
产品特点：
• 一步完成粗糙度和轮廓测量
• 高测量和定位速度可大幅减少测量时间
• 创新的测头系统解决方案
• 快速可靠的测杆更换，磁性支架同步检测测杆
MarSurf UD 130 通过两个驱动单元填补了高端解决方案 MarSurf LD 130 / LD 260 和新标准组合测量站 MarSurf VD 140 / 280 之间的空白。
MarSurf UD 130 的技术规格是以高质量的干涉测头系统为基础，测量和定位速度快，可以减少每个工件的测量时间。
产品特点：
• 一步完成粗糙度和轮廓测量
• 高测量和定位速度可大幅减少测量时间
• 创新的测头系统解决方案
• 快速可靠的测杆更换，磁性支架同步检测测杆
技术参数
左右滑动表格，可查看完整参数。
| Mar Surf UD 130 技术参数 | |
|---|---|
| 数据的获得基于标准测针LPD14-10-2/60° | |
| 水平轴 | |
| 扫描长度(Lt) | 0.1mm~130 mm |
| 安全外壳 (含可自动关闭对应进给电机的安全保护传感器) | 前，后 |
| 定位速度 | 0.1 mm/s~30 mm/s |
| 测量速度 | 0.1 mm/s~5mm/s; 粗糙度测量，推荐0.1 mm/s~0.5 mm/s |
| X方向取样间距 | 0.25μm~10 μm可调 |
| 每次测量最大测量点数 | 520000点 |
| 分辨率 | 2 nm |
| 测量力 | 1mN~30 mN,软件中可调整 |
| 测头系统(w) | 测量方向Z+/Z- |
| 测头测量范围 | 10 mm |
| 分辨率 | 2 nm |
| 测量力 | 1mN~30 mN,软件中可调整 |
| 残余误差Rzo,Rqo | |
| 测量和评价条件按照DIN EN ISO 3274,Lc=0.25mm,Lc/Ls=100 | |
| vt=0.1 mm/s时的残余误差 vt=0.5 mm/s时的残余误差 | Rz<40 nm Rz<50 nm |
| 轮廓 | |
| 所有的信息参考VDI/VDE 2629文件1-MPE最大允许误差 测量条件参照测臂数据文件 长度L和半径R值以mm为单位 | |
| 距离测量显示误差EA(MPEEA) | ±(1.0+2*L/150)μm;L为mm |
| 半径测量显示误差Rk(MPER) | (R≤10 mm)±1.5μm (10 mm<R≤300 mm)±(3R/20)μm,R为mm |
| 一般参数 | |
| 工作环境温度 | +15℃ to+35℃ |
| 满足技术指标的建议工作温度 | 20℃±2K |
| 根据VDI/VDE标准推荐测量室等级2627 | 2或更好 |
| MarSurf UD 130 | 产品编号 6720823 | |
|---|---|
| 分辨率 | 2 nm |
| 扫描长度开始（X 方向） | 0.1 mm |
| 扫描长度末尾（X 方向） | 130 mm |
| 扫描长度 (Lt) | 0.1 - 130 mm |
| 导块偏差 | 0.12 µm / 60 mm 0.40 µm / 130 mm |
| 测量力 (N) | 1 mN 至 30 mN，可软件调整 |
| 测量速度 | 0.1 mm/s 到 5 mm/s |
| Positioning speed X-axis min. | 0.1 mm/s |
| positioning speed X-axis max. | 30 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.1 - 30 mm/s |
| 测头 | 集成粗糙度和轮廓测头系统 |
| 测杆长度 | 100 mm、150 mm、200 mm |
| 重量（毛重） | 23 KG |
| 测量范围 mm | 10 mm（100 mm 测杆） 20 mm（200 mm 测杆） |
| MarSurf UD 130 技术参数 | |
|---|---|
| 分辨率 | 2 nm |
| 扫描长度开始（X 方向） | 0.1 mm |
| 扫描长度末尾（X 方向） | 130 mm |
| 扫描长度 (Lt) | 0.1 - 130 mm |
| 导块偏差 | 0.12 µm / 60 mm 0.40 µm / 130 mm |
| 测量力 (N) | 1 mN 至 30 mN，可软件调整 |
| 测量速度 | 0.1 mm/s 到 5 mm/s |
| Positioning speed X-axis min. | 0.1 mm/s |
| positioning speed X-axis max. | 30 mm/s |
| 定位速度 (mm/s)，X 轴 | 0.1 - 30 mm/s |
| 测头 | 集成粗糙度和轮廓测头系统 |
| 测杆长度 | 100 mm、150 mm、200 mm |
| 重量（毛重） | 23 KG |
| 测量范围 mm | 10 mm（100 mm 测杆） 20 mm（200 mm 测杆） |
