Mahr Precimar ULM 520 S-E 大型万能测长仪

Name: Mahr Precimar ULM 520 S-E 大型万能测长仪
Brand: Mahr / 马尔
SKU: Precimar ULM 520 S-E

Mahr / 马尔

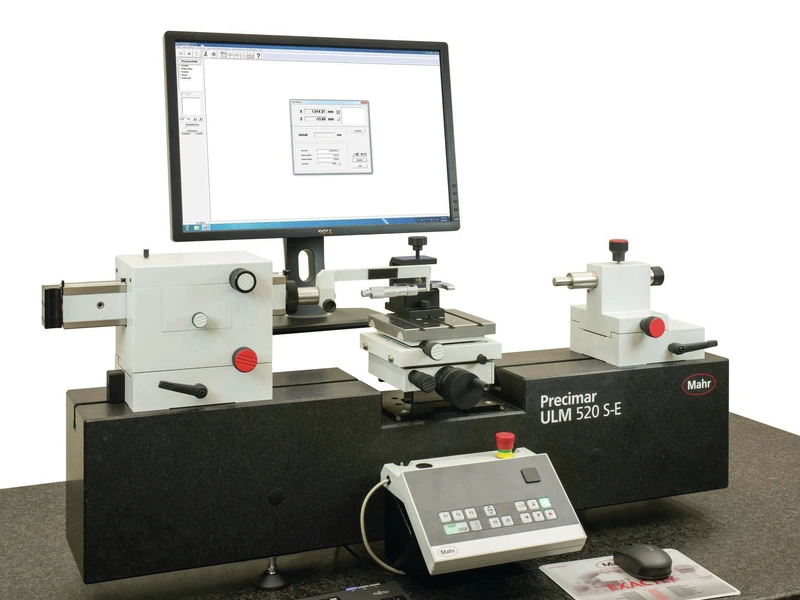

Precimar ULM 520 S-E 是双光栅型校准级万能测长仪，外尺寸测量范围为 0–520 mm，内尺寸测量范围为 0.5–365 mm，可用于长度尺寸测量与量具校准。

根据您的样品与应用需求，咨询适用配置。

测量方法

产品概述与应用

Precimar ULM 520 S-E 是双光栅型校准级万能测长仪，外尺寸测量范围为 0–520 mm，内尺寸测量范围为 0.5–365 mm。

通用长度测量仪器的直接测量范围覆盖整个设备长度。比较仪配备水平基床，采用高度同质、坚硬的花岗石。

采用 RENISHAW 增量式精密长度测量系统，长度为 80 mm。

技术概览

左右滑动表格，可查看完整参数。

PRECIMAR ULM 520 S-E / ULM 1000 S-E 技术参数对照
参数项目	测量方式 / 条件	ULM 520 S-E	ULM 1000 S-E
测量范围
外尺寸测量范围	直接测量比较测量	0~520 0~520	0~1,025 0~1,025
内尺寸测量范围		0.5~365	0.5~870
光面锥测量	外锥内锥	0~520 4~365	0~1,025 4~870
圆柱螺纹	外螺纹d2(P=0.2~6) 内螺纹D2(P=0,45～6) 螺距(P/T)	0.8~200* 2.6~195 (0.35)1.0～5.5(6.5)	0.8~200* 2.6~615 (0.35)1.0～5.5(6.5)
锥螺纹	外锥螺纹d2 内锥螺纹D2	2.6~85 2.6~165**	2.6～85 2.6～165**
花键	外花键MdK 内花键MdK	7~510 20~370	7~1,015 20~875
通用量具	千分尺、数字式千分表、数字式比较表、杠杆表、两点式内径表、内径千分表	5~180 最大~100 0~520	5~745 最大~100 - 0~1,025
性能参数
X-轴长度测量系统	分辨率	可选0.01 μm或0.1 μm
Z-轴长度测量系统	分辨率	0.1 μm
仪器系统	长度测量误差重复性	仅用阿贝头座光栅：MPEE1=(0.09+L/2,000)μ m用床身光栅：MPEE1=(0.6+L/1,000)μm 仅用阿贝头座光栅0.05 μm/用床身光栅0.1 μm
移动速度	工作台测杆	0.015 mm/s;0.3 mm/s;6 mm/s (0～250)mm/s
测量力		0.2 N;1.0～4.5N;11 N
尺寸、重量、和使用条件
仪器尺寸	长x宽x高	1,080×380×480	1,500×380×480
仪器重量	kg	160	215
工件重量	工作台承重辅助工作台承重	25 kg 10 kg	25 kg 10 kg
电源需求	仪器，电脑	220(110)V;50 Hz～60 Hz; 大约750 VA
压缩空气		3 bar (0.3 MPa)
压缩空气消耗		≤4l/分钟在3 bar时
湿度		≤60%
可操作环境温度		+15℃至+35℃ 20℃±0.1K;梯度<0.1K/h

应用咨询

提供产品名称、型号、数量和使用要求，我们将协助确认参数与配置。
