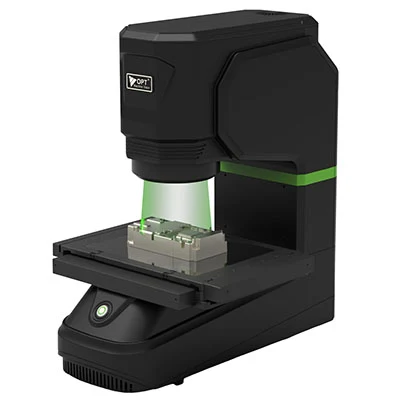

奥普特 OPT SmarFlash 系列 一键测量传感器

产品功能简介：

优化测量工序 提高检测效率 打造工业测量新方法

• 无需编程，各类产品CAD文档导入，均可实现智能编程，操作人员可快速开展检测工作。

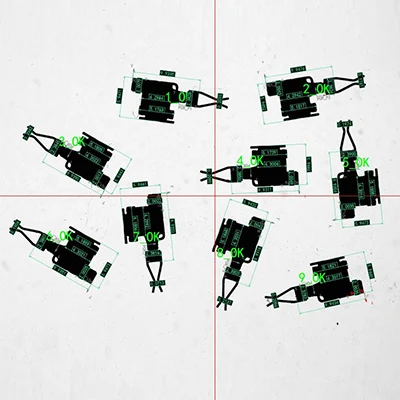

• 大视野+影像拼接，实现大尺寸产品快速测量，测量范围可达315x190 mm。

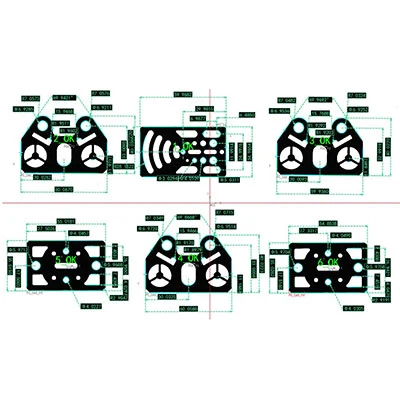

• 高稳定性、高精度光学影像系统搭配一键测量传感器专用软件，实现各类产品全尺寸测量。

• 产品轮廓度高效率、高精度测量及分析。

• 拥有螺纹、齿轮及橡胶圈等专用测量模块。

产品特点：

• 双远心镜头组合

▷双远心镜头+自动升降落射光照明组合，自动调节光源至非常好的位置。

▷镜头采用双远心设计，具有大景深及近乎零失真等特点，消除物方和像方透视畸变，避免照明衰减，提高测量精度。

• 四通道多角度+低角度指向性照明组合

▷四通道多角度+低角度指向性照明组合，通过照明更加直观的反应产品的表面特征，大幅提高产对产品的检测效果。

▷光源是一键测量传感器系统中非常重要的部件，直接决定传感器的精度及稳定性。

• 适用一定范围高度的产品测量

▷升降落射光照明组合，自动调整光源的高度、亮度及角度以达到非常好的状态，得到清晰表面及轮廓视觉效果。

• 高精度运动平台

▷移动轴均搭载 0.1微米高精度光栅尺，实现全闭环控制，保证机器定位精度的同时，运行速度更快。

▷直线电机运行稳定，测量精度不受平台往返和丝杆影响，无误差积累，零反向间隙，重复精度高，有利于图像拼接及高精度尺寸测量。

• 调节环形光源升降，实现好的照明，确保边缘测量精度

▷升降环形光源组合，将多个照明单元集合为一个整体，自动调整光源至非常好的状态，得到清晰轮廓影像。

• 测量范围315x190mm

▷采用高速度、高精度移动平台，搭配软件影像拼接，快速实现315x190的视野范围测量。
