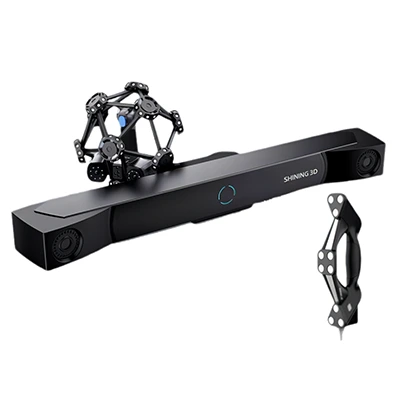

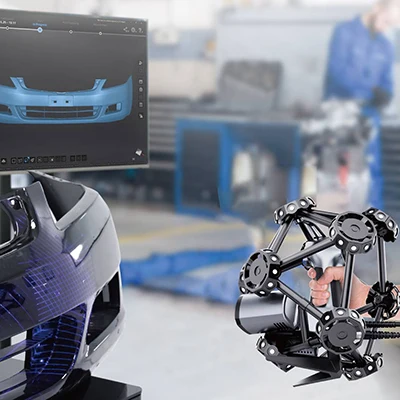

FreeScan Trak Pro2 跟踪式激光扫描系统
FreeScan Trak Pro2跟踪式激光扫描系统延续了FreeScan Trak Pro高精度且重复性精度稳定、无需贴点等优势，并在扫描效率上进行了大幅提升，共计58条蓝色激光线，扫描速度可高达368万次/秒，能够快速、轻松获取大中型样件完整准确的三维数据，适用于汽车工业、轨道交通、能源领域等制造业的中大型三维扫描静态/动态场景。
产品特点：
-

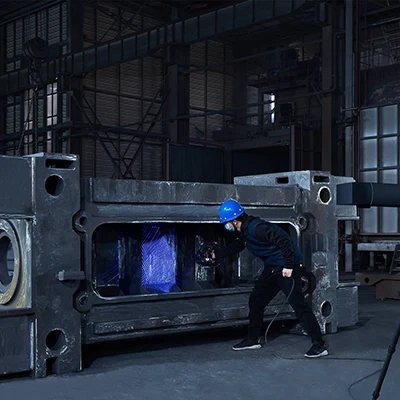

动态追踪，无需贴点
系统可实时跟踪定位扫描头，不受相对位置移动/震动影响。
-
高精度，且高精密度
精度0.023mm且重复性精度稳定，结果准确可靠，满足工业测量需求。
-
快速扫描，高效高质
50条交叉蓝色激光线快速扫描，扫描速度可高达368万点/秒。
*此数据为TE25扫描仪对应参数。
-
精细扫描，还原细节
7条平行蓝色激光线精细扫描，轻松获取工件的完整细节数据。
-
多系统联合工作模式
支持多跟踪仪和扫描仪联合工作，无需转站提升大型工件扫描效率。
-
混合模式，灵活高效
支持光学追踪/标志点拼接双模式，不同场景灵活切换，高效获取数据。
-

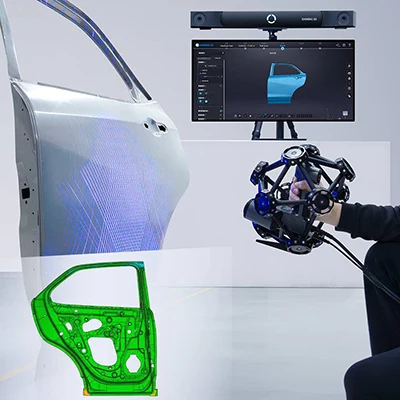

实时网格所见即所得
扫描过程中，数据以实时网格呈现，节省点云封装时间，快速导出stl数据。
-
质量色谱，简洁明了
质量色谱清晰展示数据获取完整度，引导式软件简洁易用且可在线更新。
技术参数
左右滑动表格，可查看完整参数。
| FreeScan Trak Pro2 跟踪式激光三维扫描系统 技术参数 | ||||
|---|---|---|---|---|
| 产品型号 | FreeTrak跟踪仪 | TE19扫描仪 | TE25扫描仪 | FreeProbe光笔 |
| 精度* | ≤0.023 mm | ≤0.025 mm | ||
| 体积精度(基于工作范围) | 10.4 m3(距离跟踪仪3.5m):0.060 mm; 18 m3(距离跟踪仪4m):0.072 mm | |||
| 空间点距 | 0.01 mm- 10 mm(可调) | |||
| 分辨率 | ≤0.01 mm | |||
| 扫描速度 | 2,800,000次/秒 | 3,680,000次/秒 | 100次/秒 | |
| 扫描幅面 | 650 mm x580 mm | |||
| 扫描景深 | 400 mm | |||
| 样件尺寸范围(推荐值) | 0.1～10m | |||
| 设备重量 | 7.2 kg | 1.47 kg | 1.47 kg | 0.5 kg |
| 设备尺寸 | 1079mm x237mmx110mm | 281mm×283mmx290mm | 281mmx283mmx290mm | 70mm x150mmx340mm |
| 光源类型 | 红外LED光源 | 38条交叉激光线，7条平行激光线，1条单线 | 50条交叉激光线，7条平行激光线，1条单线 | |
| 激光等级 | 蓝色激光Class ll(人眼安全) | |||
| 基准工作距 | 300 mm(精细扫描200 mm) | |||
| 网络标准 | USB 3.0、IEEE 802.11n/ac、IEEE 802.3ab | |||
| 输出格式 | .stl、asc、.3mf | |||
| 操作温度范围 | -10℃-40℃ | |||
| 操作湿度范围(非冷藏) | 10%RH-90%RH | |||
电脑优选配置 | 系统：Win10及以上(专业版),64位；显卡：NVIDIA系列，RTX 4090;显存：16 GB;处理器：Intel 7-13700h及以上；内存：≥64 GB | |||
| *FreeScan系列产品 ISO 17025 认证：基于JJF1951-2021。基于可追踪球体直径测量数据对探测误差性能进行评估，在工作范围内基于可追踪长度标准件从多视角方向进行测量，来评估球体间距误差。可通过集成或内置摄影测量获取体积精度进一步优化的数据。 | ||||
