产品概述与应用

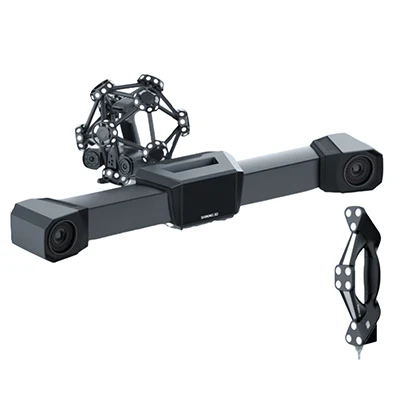

FreeScan Trak ProL 大范围跟踪式激光三维扫描系统
FreeScan Trak ProL大范围跟踪式激光三维扫描系统，延续了FreeScan Trak Pro2高精度且重复性精度稳定、无需贴点、扫描快速等优势，进一步扩大了测量范围，单站点跟踪范围扩大至128m³，在进行完整数据获取时可以减少跟踪仪转站次数，提高效率的同时保证数据准确性。
适用于汽车工业、轨道交通、能源领域等制造业大型工件的尺寸测量。
产品特点：
-

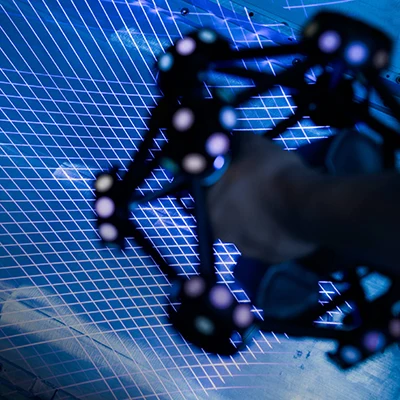

动态追踪，无需贴点
系统可实时跟踪定位扫描头，扫描过程中无需粘贴标志点。
-
超大范围，高效扫描
扩大单站跟踪范围(可达128 m³)，大幅减少大型工件扫描的转站次数。
-

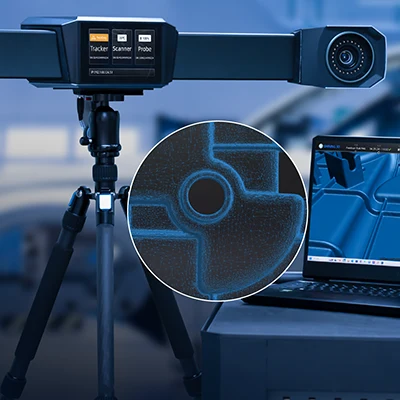

智能交互，提升体验
配置智能屏幕可显示设备信息，智能分辨率实现孔位/边界优化。
-
高精度，且高精密度
扫描仪精度可达0.023 mm，重复性精度稳定满足测量要求。
-
快速扫描，高效高质
50条交叉蓝色激光线快速扫描，扫描速度可高达368万点/秒。
-

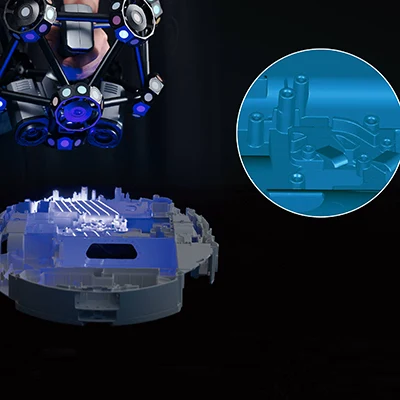

精细扫描，还原细节
7条平行蓝色激光线精细扫描，轻松获取工件的完整细节数据。
-
实时网格所见即所得
扫描过程中，数据以实时网格呈现，节省点云封装时间，快速导出stl数据。
-
智能色谱，简洁明了
智能色谱清晰展示数据获取完整度，引导式软件简洁易用且可在线更新。
技术参数
左右滑动表格，可查看完整参数。
FreeScan Trak ProL 大范围跟踪式激光三维扫描系统 技术参数
| 产品名称 | FreeScan Trak ProL | ||
| 产品型号 | FreeTrak L跟踪仪 | TE25扫描仪 | FreeProbe光笔 |
| 精度* | 0.023 mm | 0.025 mm | |
| 体积精度(基于工作范围) | 15.6 m³(距离跟踪仪3.5m):0.046 mm; 45m³(距离跟踪仪5m):0.063 mm; 76m³(距离跟踪仪6m):0.088 mm; 128 m³(距离跟踪仪7.2m):0.127 mm | ||
| 体积精度(搭配摄影测量) | 0.044 mm+0.012 mm/m | ||
| 空间点距 | 0.01 mm-10 mm(可调) | ||
| 扫描速度 | 3,680,000次/秒 | 100次/秒 | |
| 扫描幅面 | 650mmx580mm | ||
| 扫描景深 | 400 mm | ||
| 样件尺寸范围(推荐值) | 0.1m~13m | ||
| 设备重量 | 8.2 kg | 1.47 kg | 0.5 kg |
| 设备尺寸 | 1030mmx200mmx136mm | 281mmx283mmx290mm | 70mmx150mmx340mm |
| 光源类型 | 红外光源 | 50条交叉激光线，7条平行激光线，1条单线 | |
| 激光等级 | 蓝色激光Class l(人眼安全) | ||
| 基准工作距 | 300 mm(精细扫描200 mm) | ||
| 网络标准 | USB 3.0、IEEE 802.11n/ac、IEEE 802.3ab | ||
| 输出格式 | .stl、.asc、.3mf | ||
| 操作温度范围 | -10℃-40℃ | ||
| 操作湿度范围(非冷藏) | 10%RH-90%RH | ||
| 电脑优选配置 | 系统：Win10及以上(专业版),64位；显卡：NVIDIA系列，RTX 4090;显存：16 GB;处理器：Intel i7-13700H或以上；内存：≥64 GB | ||
| 产品名称 | FreeScan Trak ProL-C | ||
| 产品型号 | FreeTrak跟踪 TE25扫描仪 | FreeProbe光笔 | |
| 精度* | 0.023 mm | 0.025 mm | |
| 体积精度(基于工作范围) | 15.6m³(距离跟踪仪3.5m):0.046 mm 45m³(距离跟踪仪5m):0.063 mm 76m³(距离跟踪仪6m):0.088 mm 128 m³(距离跟踪仪7.2m):0.127 mm 160 m³(距离跟踪仪8m):0.146 mm | ||
| 体积精度(基于工作范围) | 0.044mm+0.012mm/m | ||
| 空间点距 | 0.01 mm- 10 mm(可调) | 100次/秒 | |
| 最高扫描速度 | 5,500,000点/秒 | ||
| 最大扫描幅面 | 800 mm x700 mm | ||
| 基准工作距 | 300 mm(精细扫描200 mm) | ||
| 最大扫描景深 | 400 mm,800 mm(大景深) | ||
| 样件尺寸范围(推荐者) | 0.1m-13m | ||
| 设备重量 | 8.2 kg | 1.47 kg | 0.5 kg |
| 设备尺寸 | 1030mmx200mmx136mm | 281mmx283mm×290mm | 70mm x150mm x340mm |
| 光源类型 | 红外光源 | 50束交叉激光线，7束平行激光线，1束单线 | |
| 激光等级 | 蓝色激光Class Il(人眼安全) | ||
| 网络标准 | USB 3.0、IEEE 802.11n/ac、IEEE 802.3ab | ||
| 输出格式 | stl、.asc、.3mf | ||
| 操作温度范围 | 10℃-40℃ | ||
| 操作湿度范围(非冷藏) | 10%RH-90%RH | ||
| 电脑优选配置 | 系统：Win10及以上(专业版),64位；显卡：NVIDIA系列，RTX 4090;显存：16 GB;处理器：Intel i7-13700H或以上；内存：≥64 GB | ||
*FreeScan Trak系列产品 ISO 17025 认证：基于JJF1951-2021。基于可追踪球体直径测量数据对探测误差性能进行评估，在工作范围内基于可追踪长度标准件从多视角方向进行测量，来评估球体间距误差。可通过集成或内置摄影测量获取体积精度进一步优化的数据。
