产品概述与应用

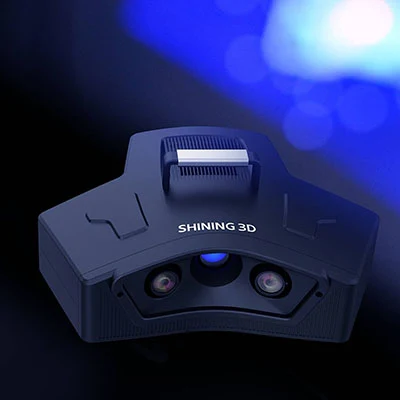

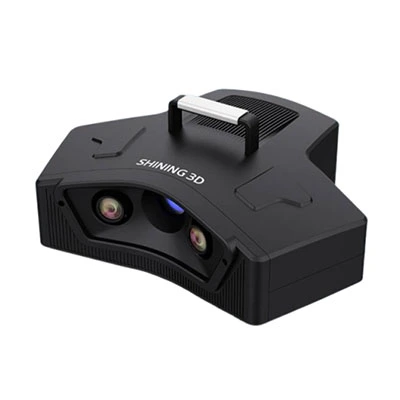

OptimScan 13M计量级高精度蓝光三维扫描仪，延续采用窄带蓝光光源，抗干扰性强，配合功能强大的三维重建算法，实现了计量级别的测量精度，精度可达4微米。
搭载1300万像素高性能工业相机，可获取物体表面高精细几何特征。同时，设备采用模块化镜头设置，可以实现不同测量范围快速切换，以适应多种高精度3D测量需求。
产品特点：
-
窄带蓝光
采用窄带蓝光光源，具有强抗干扰性，有效避免环境影响，获得高品质数据
-
精度达4μm
采用高性能硬件模块和功能强大的三维重建算法，精度可达0.004mm。
-
高分辨率
搭载1300万像素高性能工业相机，可完整获取工件的细微几何特征。
-
高效扫描

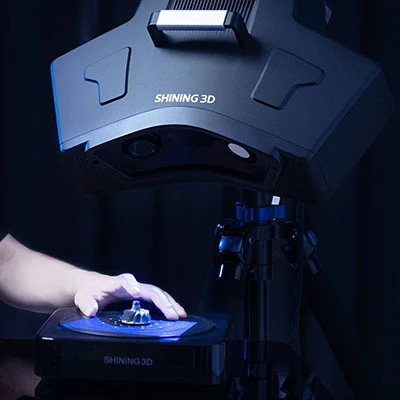

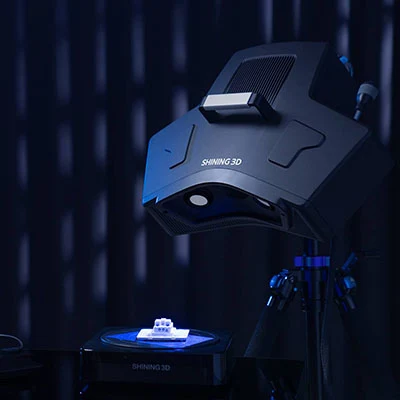

配合自动转台，可实现半自动化扫描，满足大批量的工件全尺寸检测需求。
-
多范围快速切换
配置两组高分辨率精细测量工业镜头，可快速简易切换，满足不同测量范围需求。
技术参数
左右滑动表格，可查看完整参数。
| OptimScan 13M 计量级高精度蓝光三维扫描仪 技术参数 | ||||
|---|---|---|---|---|
| 产品型号 | OptimScan 13M SD标准型 | OptimScan 13M HD高清型 | ||
| 单面测量范围 | 400 mm×220 mm | 400 mm×220 mm | 200 mm×110 mm | 100 mm×55 mm |
| 精度* | 0.012 mm | 0.012 mm | 0.008 mm | 0.004 mm |
| 平均点距 | 0.087 mm | 0.087 mm | 0.044 mm | 0.021 mm |
| 工作距离 | 500 mm | 310 mm | ||
| 传感器 | 2×1300万像素 | |||
| 光源类型 | 蓝光LED | |||
| 扫描速度 | <3s | |||
| 扫描方式 | 非接触式拍照 | |||
| 数据输出格式 | 导出结果为ASC,STL等格式，数据输出接口广泛，测量结果可与NX,Solid Edge,CATIA,Solidworks,Creo,Inventor,Geomagic,Polyworks等主流三维软件进行数据交互 | |||
| 工作温度 | 0℃~40℃ | |||
| 工作湿度 | 10%RH~90%RH | |||
| 测头重量 | 7.5 kg | |||
| 外形尺寸 | 485 mm×350 mm×210 mm | |||
| 电脑配置要求 | 操作系统：Win10及以上(专业版),64位；CPU:IntelA CoreTMi7-11700或以上；显卡：NVIDIA RTX 3060或以上； 内存：32 GB或以上；显存：6GB或以上 | |||
| *OptimScan系列产品 ISO 17025 认证：基于JJF1951-2021和 VDI/VDE 2634 第 2 部分标准。基于可追踪球体直径测量数据，对探测误差性能进行评估。在工作范围内，基于可追踪长度标准件，从固定位置视角进行测量，来评估球体间距误差。 | ||||
