产品概述与应用

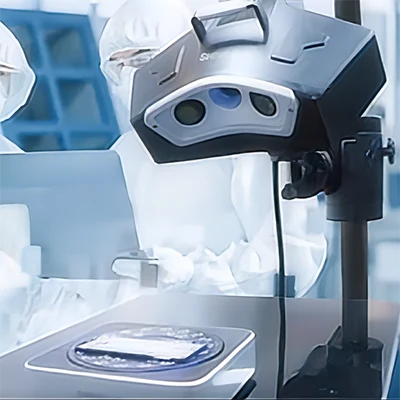

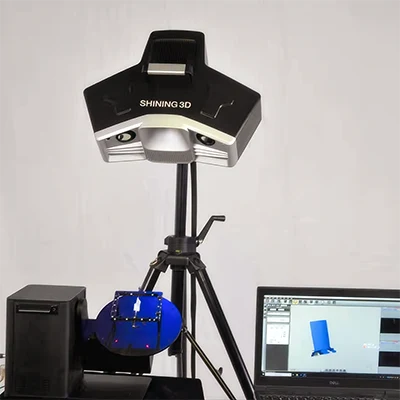

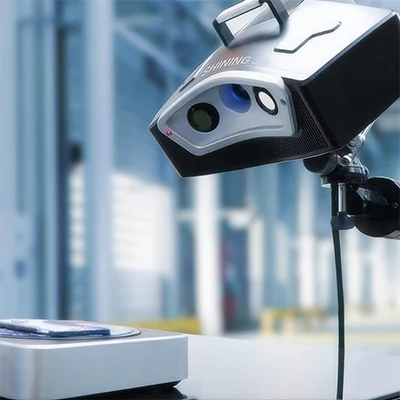

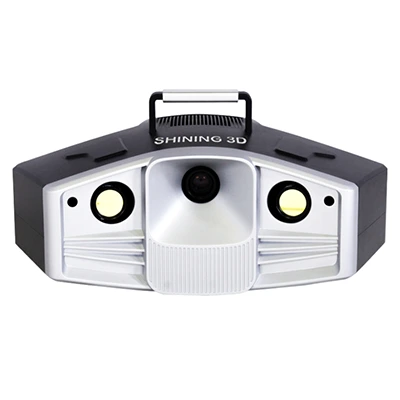

OptimScan 9M 高精度蓝光三维检测系统
搭载890万像素相机，可获取物体表面高精细度特征。设备采用窄带蓝光光源，抗干扰性强。模块化镜头设置，可以实现不同测量范围的快速切换，以适应多种高精度测量需求。
高性能的硬件模块以及功能强大的三维重建算法，实现了计量级别的检测需求。
可满足智能制造、轨道交通、模具行业等领域的应用需求。
产品特点：
-
全新外观
全新外观和内部结构设计，保证了内部光学电子部件的稳定性；
镜头已依据国际标准IEC 60068-2-6进行了振动测试。
-
蓝光技术
采用窄带蓝光光源，在图像采集过程中，可有效过滤周围环境光干扰，获得高品质扫描数据。
-
高精度
采用高性能的硬件模块以及功能强大的三维重建算法，实现了计量级检测需求。
-
高分辨率
系统搭载890万像素高分辨率相机，可获取高精细特征。
-
多范围快速切换
采用可更换镜头的蓝光高速高精密数字型投影模块，配置两组用于精细测量的高分辨率工业镜头；
通过快速方便的切换，满足不同范围的测量需求。
OptimScan 9M 高精度蓝光三维检测系统搭载890万像素相机,可获取物体表面高精细度特征。设备采用窄带蓝光光源,抗干扰性强。模块化镜头设置,可以实现不同测量范围的快速切换,以适应多种高精度测量需求。
技术参数
左右滑动表格，可查看完整参数。
| OptimScan 9M 计量级高精度蓝光三维扫描仪 技术参数 | ||||
|---|---|---|---|---|
| 产品型号 | OptimScan 9M SD 标准型 | OptimScan 9M HD 高清型 | ||
| 单面测量范围 | 400 mm × 220 mm | 200 mm × 110 mm | 200 mm × 110 mm | 100 mm × 55 mm |
| 精度* | 0.015 mm | 0.01 mm | 0.01 mm | 0.005 mm |
| 平均点距 | 0.1 mm | 0.05 mm | 0.05 mm | 0.024 mm |
| 基准工作距 | 500 mm | 310 mm | ||
| 传感器 | 2 × 890 万像素 | |||
| 光源类型 | 蓝光LED | |||
| 扫描速度 | ≤ 3 s | |||
| 扫描方式 | 非接触拍照式 | |||
| 数据输出格式 | 导出结果为.asc，.stl等格式，数据输出接口广泛，测量结果可与 NX, Solid Edge, CATIA, Solidworks, Creo, Inventor, Geomagic, Polyworks等主流三维软件进行数据交互 | |||
| 工作温度 | 0°C ~ 40°C | |||
| 工作湿度 | 10% RH ~ 90% RH | |||
| 测头重量 | 7.5 kg | |||
| 外形尺寸 | 485 mm x 350 mm x 210 mm | |||
| 电脑配置要求 | 操作系统：Win10及以上（专业版），64位；CPU：Intel Core™ i7-11700 或以上；显卡：NVIDIA RTX 3060 或以上；内存：32 GB 或以上；显存：6 GB 或以上 | |||
| *OptimScan系列产品 ISO 17025 认证：基于JJF1951-2021和 VDI/VDE 2634 第 2 部分标准。基于可追踪球体直径测量数据，对探测误差性能进行评估。在工作范围内，基于可追踪长度标准件，从固定位置视角进行测量，来评估球体间距误差。 | ||||
