产品概述与应用

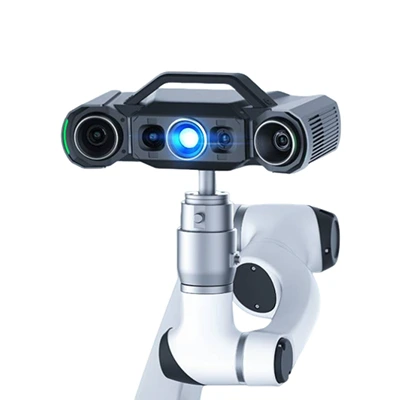

OptimScan Q12/Q9 HD蓝光三维扫描仪，承袭此系列核心计量基因，以高达4μm测量精度与细微特征高保真还原为核心优势，为民用航空、3C电子、医疗器械、精密注塑等精密制造领域以及文物保护领域提供可靠的三维测量解决方案。
产品特点：
·计量精度，精准测量
采用高性能的硬件模块和三维重建算法，精度可高达4um，且重复精度稳定。
·高分辨率，精细入微
搭载1230万像素高清工业相机，小范围模式平均点距至0.02mm，高保真还原工件/文物细微几何特征。
·双重范围，灵活适配
集成两组高分辨率扫描模组，无需手动更换镜头以及调焦，一键切换两种不同扫描范围。
·单双目模式，数据完整
此功能也称“多重扫描”，开启该模式后，支持单目与双目同时采集凹槽等位置数据，且数据可实现自动融合，提升扫描完整度。
·智能协同，扫描高效
内嵌双芯片计算平台，单幅扫描时间＜1秒，配合机械臂/转台，可实现高节拍三维检测。
*可选配自动化二轴转台，提升数据获取效率，实现批量化三维检测
·自动化集成，智能化检测

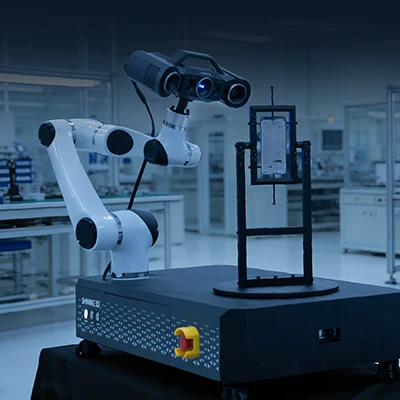

可选配与RobotScan自动化智能3D检测系统集成，进行全自动、批量化全尺寸检测。
*搭载高质量蓝光光机配合全新芯片，提升扫描黑色、高亮材质的能力，检测更高效
· 计量精度,精准测量
技术参数
左右滑动表格，可查看完整参数。
| OptimScan Q12/Q9 HD 计量级高精度蓝光三维扫描仪 | ||||
|---|---|---|---|---|
| 产品型号 | OptimScan Q12 HD计量级高精度蓝光三维扫描仪 | OptimScan Q9 HD计量级高精度蓝光三维扫描仪 | ||
| 扫描模式 | 大范围 | 小范围 | 大范围 | 小范围 |
| 单面测量范围 | 220 mm×150 mm | 80 mm×50 mm | 220 mm×150 mm | 80 mm×50 mm |
| 最高精度* | 0.010 mm | 0.004 mm | 0.010 mm | 0.004 mm |
| 平均点距 | 0.054 mm | 0.02 mm | 0.06 mm | 0.03 mm |
| 最佳工作距离 | 600 mm | 200 mm | 600 mm | 200 mm |
| 景深 | 120 mm | 30 mm | 120 mm | 30 mm |
| 传感器总像素数 | 1230万×4 | 900万×4 | ||
| 光源类型 | 蓝光LED | |||
| 测头重量 | 3.6kg | |||
| 外形尺寸 | 366 mmx 162 mm×132 mm(含手柄高度) | |||
*精度：尺寸探测误差&球心距测量示值误差
