测量方法
产品概述与应用

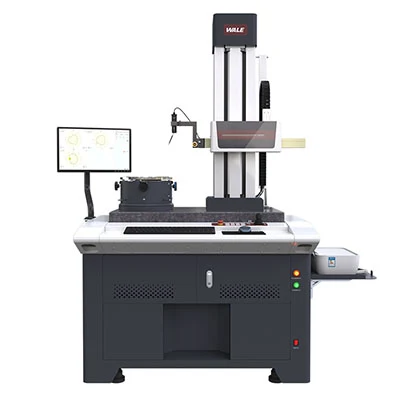

CYA系列 自动调心调平圆柱度仪
调整、测量、分析全流程自动化，一键完成测量。
高效调整，基于自动调心调平技术，大幅缩短了设备的校正时间,提高了测量效率。
四点法预调，即使零件装夹时超出传感器的量程亦能调整。
高精度精调，按工艺要求,设定精密调整阙值,实现高精度。
实现自动化测量，基于自动调心调平技术，机台可搭建智能机械手，组建无人值守测量系统。
技术参数
左右滑动表格，可查看完整参数。
| CYA系列自动调心调平圆柱度仪技术参数 | ||
|---|---|---|

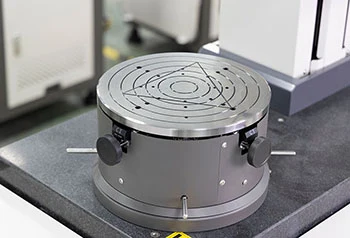

| 旋转工作台 | 回转精度 | (0.025+6H/10000)μm |
| 旋转速度 | 6、8、10rpm | |
| 工作台有效直径 | 280mm | |
| 测量直径 | ≤300mm | |
| 工件直径(回转直径) | ≤450mm | |
| 台面承重 | 20、30kg | |
| 垂直轴(Z轴) | 垂直移动 | 300、480、600mm可选 |
| 垂直移动方式 | 电动 | |
| 直线度 | 0.3μm/100mm | |

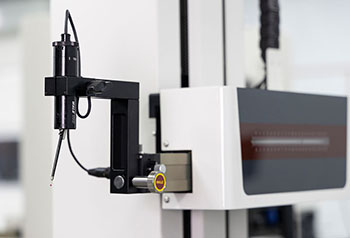

| 水平臂 | 水平移动 | 165mm |
| 凸出量 | 25mm | |
| 水平移动方式 | 电动 | |
| 检测器 | 采集器件 | 圆光栅 |
| 圆周采样点数 | 14400 | |
| 传感器类型 | 电感传感器 | |
| 传感器量程 | ±500μm | |
| 传感器分辨率 | 高达0.001μm | |
| R轴 | 高精度光栅传感器 | |
| Z轴 | 高精度光栅传感器 | |
