产品概述与应用
全参数一体化测量
集表面尺寸、轮廓度、波纹度及粗糙度测量分析于一体，整合核心测量功能，无需多次切换测量模式，一次测量即可全面评估零件表面质量，大幅提升检测效率，降低人工成本。

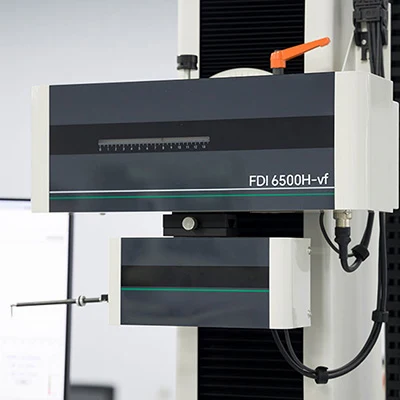

复合低噪驱动器
采用PEEK复合材料作为摩擦导轨核心材料，材质耐磨、耐腐蚀，搭配内置自润滑装置，实现低噪平稳运行，无需频繁维护，有效延长设备使用寿命，适配长期稳定运行需求。
大理石立柱体
配备自主创新型大理石立柱体，大理石材质具备出色的隔振性与稳定性，搭配精密直线导轨与丝杠传动系统，定位精准，进一步提升测量精度与设备运行稳定性。
技术参数
左右滑动表格，可查看完整参数。
| FDI6500H-vf 轮廓度和粗糙度测量仪 技术参数 | ||
|---|---|---|
| 行程长度 | 0.1-130mm | |
| 测量速度 | 轮廓测量速度 | 0.02-2mm/s |
| 粗糙度推荐测量速度 | 0.1mm/s-0.5mm/s | |
| X方向取样间距 | 0.02μm至10μm,可调整 | |
| 每次测量最多测量点 | 6500000点 | |
| X轴分辨率 | 1.2nm | |
| 测头测量范围 | 13mm | |
| 测头分辨率 | 1.2nm | |
| 残余误差¹ | 5nm | |
| 距离测量显示误差EA(MP EEA)² | ±(1+2L/150) μm | |
| 半径测量显示误差Rk(MPER)² | R≤10mm:±1.5μm 10mm<R≤20mm:±(1+R/12)μm | |
注：
1、测量和评价条件按照DIN EN ISO 3274，Lc=0.25mm，Lc/Ls=100.测量速度V=0.1mm/s时的残余误差。
2、所有的信息参考VDI/VDE 2629文件1-MPE最大允许误差。长度L和半径R以mm为单位。
