产品概述与应用

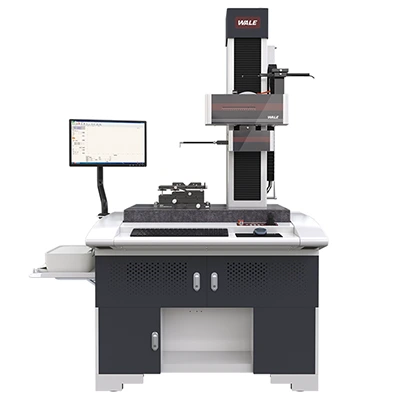

FDR系列 粗糙度轮廓复合机

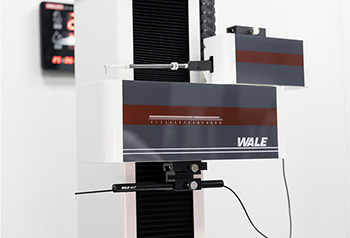

基于独立双传感器的创新设计，通过精确协同与优化配置，确保每个传感器都能在专属领域内发挥出自己独有的优势，促进了传感器之间的互补性，给用户带来非常优质的使用体验。

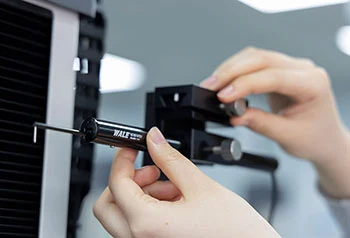

传感器切换方便，巧妙的机械结构设计，使得轮廓传感器与粗糙度传感器在互换时更加省时省力。
技术参数
左右滑动表格，可查看完整参数。
| FDR系列粗糙度轮廓复合机技术参数 | ||
|---|---|---|
| 测量范围 | X轴 | 120-220mm |
| X轴分辨率 | 1.2nm | |
| Z轴 | 420、620mm | |
| 轮廓传感器 | Z1轴量程 | 30-60mm |
| Z1分辨率 | 1.2nm | |
| 轮廓精度 | Z1线性精度 | ≤±(0.5+|0.02H|)μm |
| 圆弧 | ±(1+R/12)μm | |
| 圆弧Pt | ≤0.3μm | |
| 角度 | ±1' | |
| 直线度 | 0.3μm/100mm (截止波长0.8) | |
| 粗糙度传感器 | 量程 | ±620μm |
| 分辨率 | 262144:1 | |
| 粗糙度精度 | 指示精度 | ≤±(5nm+2.5%） |
| 残值噪声 | ≤0.005μm | |
| 重复性 | 1δ≤1nm | |
| 截止波长 | 0.025、0.08、0.25、0.8、2.5、8mm | |
| 评定长度 | λC×2、3、4、5、6、7 | |
