产品概述与应用
威尔WALE RDA系列 FFT-RDA系列 自动圆度谐波分析测量仪
国内首台自动调心测量仪，填补国内空白。
可搭载自动化，是经济型自动化方案的优选。

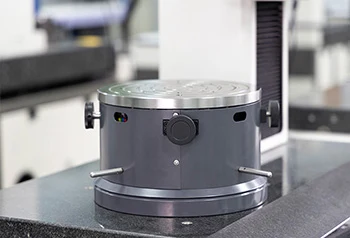

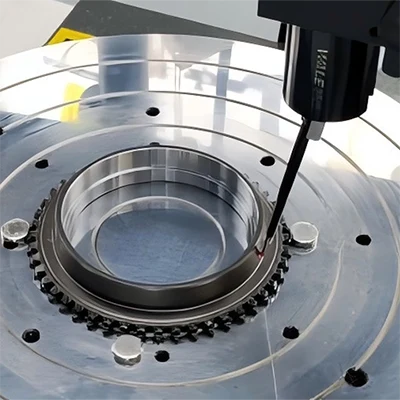

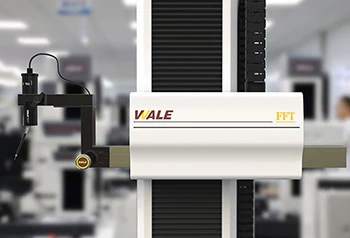

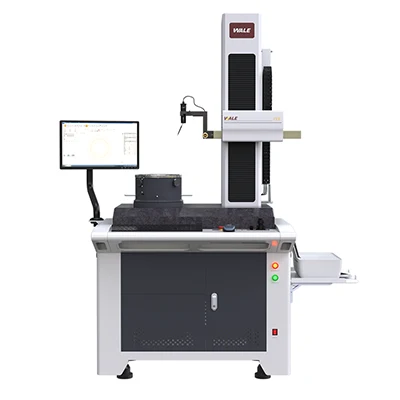

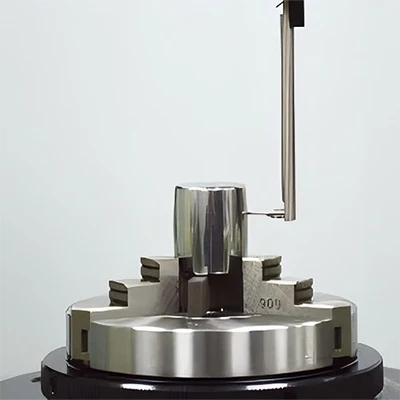

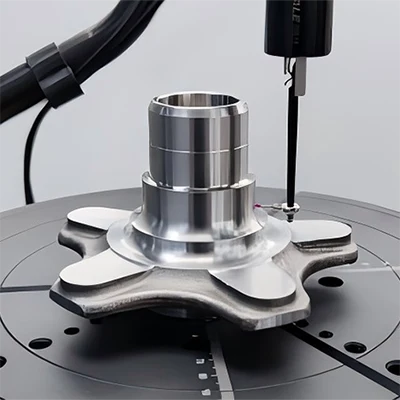

威尔WALE FFT-RDA系列 自动圆度谐波分析测量仪
技术参数
左右滑动表格，可查看完整参数。
| FFT-RDA系列 自动圆度谐波分析测量仪 | ||
|---|---|---|
| 项目 | 参数名称 | FFT-RDA |
| 谐波分析 | 分析波段 | 1-512upr |
| 回转轴系 | FFT max1 | 0.03μm |
| FFT max2 | 0.02μm | |
| FFT max3 | 0.01μm | |
| 旋转速度 | 6rpm | |
| 测量直径 | ≤300mm | |
| 工件直径 | ≤450mm | |
| 传感器 | 传感器量程范围 | ±300 μm |
| 传感器分辨率 | 最高0.001μm | |
| 水平臂 | 水平移动范围 | 165mm |
| 水平凸出量 | 25mm | |
| 圆周检测器 | 圆周采样点数 | 16384 |
| 圆周分度精度 | 2/10000 | |
| 隔振系统 | 隔振方式 | 全频带隔振 |
