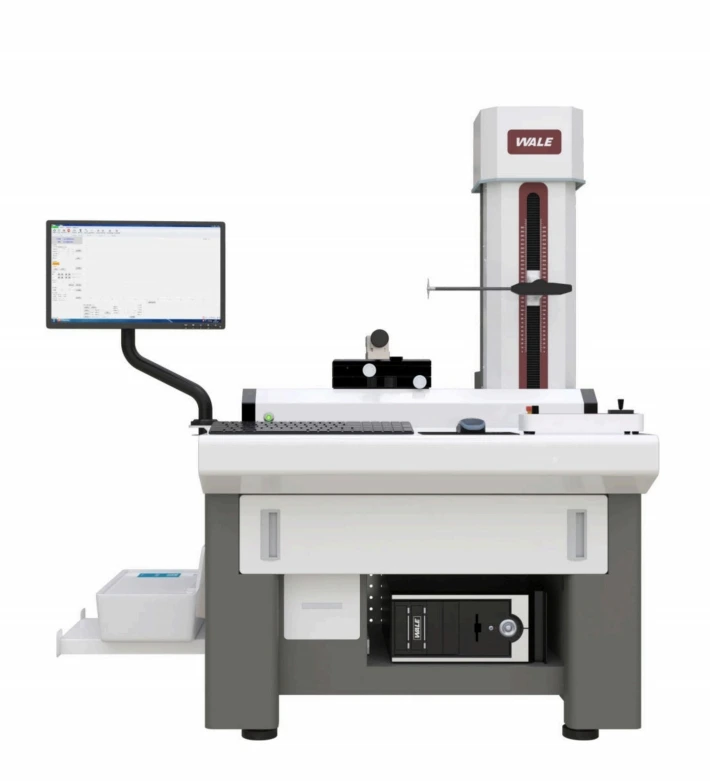

威尔 WALE ITC 系列 智能实时跟踪测量仪

ITC系列 智能实时跟踪测量仪

设备采用智能跟踪测量法，即通过先进的双轴联动运动控制算法和零滞后的精密运动轴对被测件表面轮廓进行智能实时跟踪仿形，扫描被测件的二维轮廓点云，通过专用的软件算法，对数据进行处理，实现测量功能。

产品特点介绍：

• 调整效率高

  智能实时跟踪测量仪实现了Z轴全程测量，量程更大。

  工件即放即测，减少调整时间。

  数据间隔保持一致，测量精度高。

• 数据间隔保持一致，测量精度高

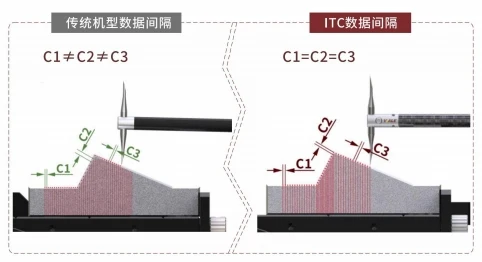

  测量过程中智能追踪系统依据被测轮廓的斜率实时调节X向的测量速度和Z向的位移量，故被测轮廓任意斜率上X向点间距均为一致，测得的数据不需要经过任何修正处理就能符合数据处理算法对点云数据“数据间隔需一致”的基本要求。



• 测量高效

  测量实时变速，即在高速测量下也能保证高精度，不会出现跳针、挂针的情况，保证了高效测量。

• 测量通过能力强

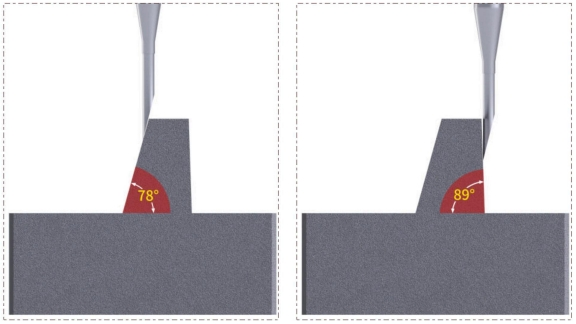

  爬坡角度为≤78°，下坡角度为≤89°，测量通过能力强。(11°测针)

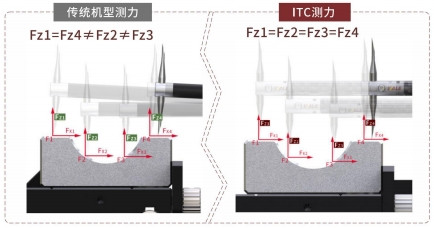

• 测力恒定

  在轮廓任意位置，测针、测杆的受力状态是相同的。

  Z向位置由系统主动移动，故无论上坡测量状态还是下坡测量状态测量力均能保持恒定。



• 实现了Z轴全程测量

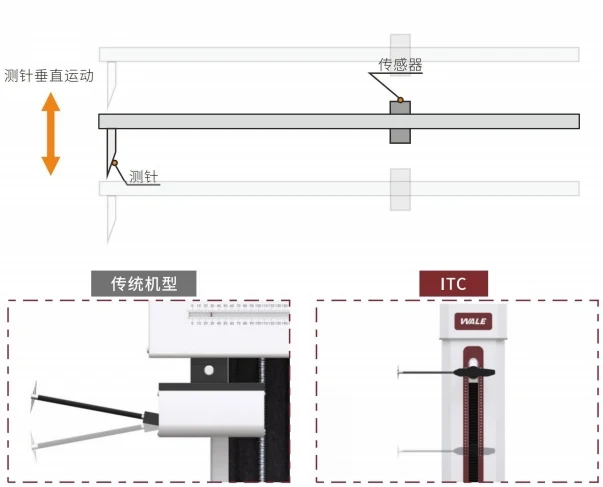

  测针运动轨迹变革传统圆弧轨迹为垂直上下运动，直接实现Z向坐标点真实测量，Z向更大量程测量。
