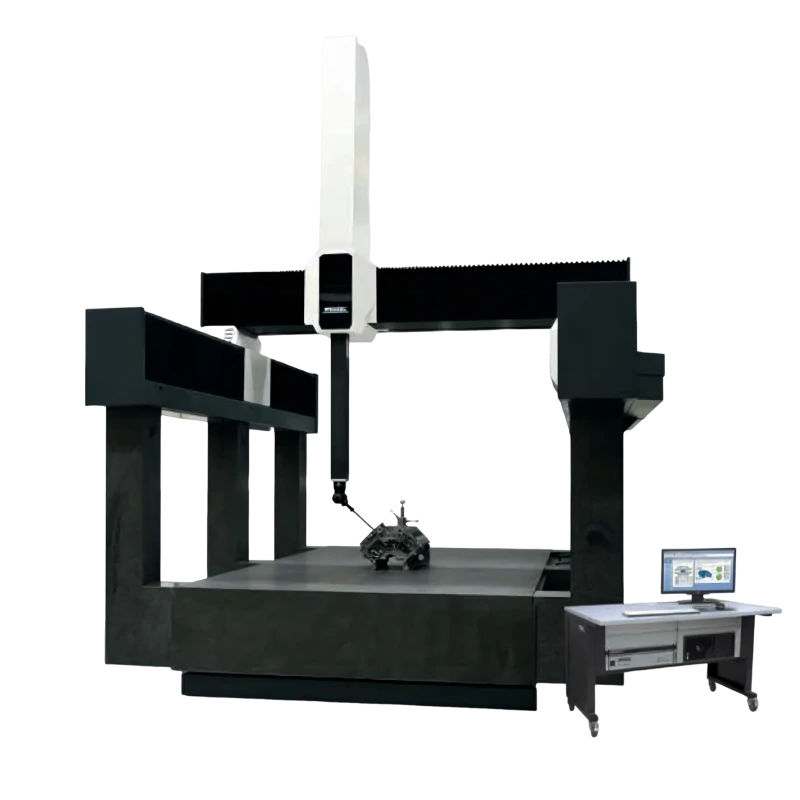

德国温泽 WENZEL LH Ganty 系列 全自动三坐标测量机
WENZEL / 温泽

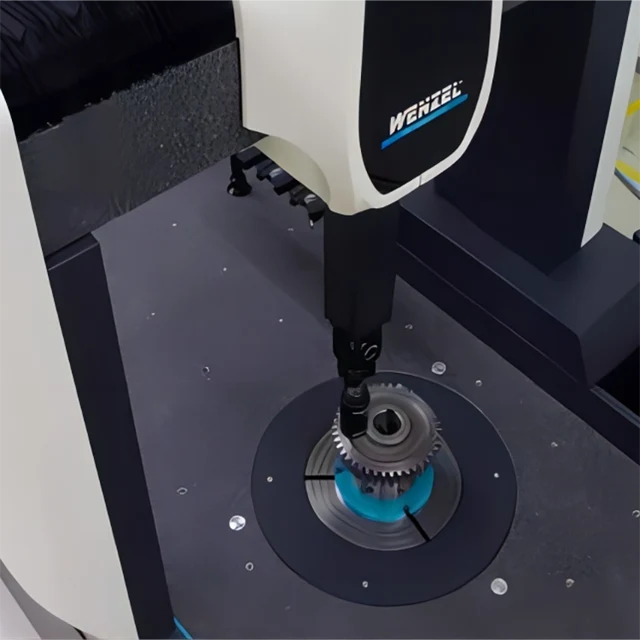

LH Ganty 系列是各轴均采用气浮轴承的全自动三坐标测量机。不仅拥有LH系列的所有优点和应用范围,且专为检测大体积及重型工件而设计。y轴中的高架式导轨可确保高稳定性和刚度,甚至在高动态移动时也不例外。机身采用整体式设计,稳定牢固,可选配主动气浮减震系统,无需特殊地基。通过可选配的自动温度补偿功能,可使工件及三坐标测量机免受温度变化带来的影响。通过配备可选的转台,即便是大型的旋转对称部件,也可以灵活准确地进行测量。LH Gantry 系列测量机提供标准级、高精度级和高精度优选级三种精度规格。
测量方法
产品概述与应用
产品介绍：
LH Ganty 系列是各轴均采用气浮轴承的全自动三坐标测量机。不仅拥有LH系列的所有优点和应用范围，且专为检测大体积及重型工件而设计。y轴中的高架式导轨可确保高稳定性和刚度，甚至在高动态移动时也不例外。机身采用整体式设计，稳定牢固，可选配主动气浮减震系统，无需特殊地基。通过可选配的自动温度补偿功能，可使工件及三坐标测量机免受温度变化带来的影响。通过配备可选的转台，即便是大型的旋转对称部件，也可以灵活准确地进行测量。LH Gantry 系列测量机提供标准级、高精度级和高精度优选级三种精度规格。
产品特点：
-
各轴均采用气浮轴承导轨
高机械精度 | 花岗岩平台 | 手工研磨工艺
-
低运行成本
低耗气 | 运行可靠且备件价格适中
-
高灵活度
客户定制测量范围 | 可与其它温泽系统实现数据兼容 | 自动化解决方案
-
多样化
可替换测头系统 | 3或5轴扫描 | 光学测头
-
人体工程学设计
操作简便 | 易于维护 | 无需特殊地基
技术参数
左右滑动表格，可查看完整参数。
| LH Ganty系列 全自动三坐标测量机 技术参数 | ||
|---|---|---|
| 类型 | 测量范围XxYxZ(mm) | 空间长度测量不确定度EL'MPE(μm)高精度优选级 |
| LH 2015 | 2000x3000/4000/5000x1500 | 2.6+L/450 |
| LH 2315 | 2300x4000/5000/6000x1500 | 2.9+L/450 |
| LH 2317 | 2300x4000/5000/6000x1750 | 3.3+L/450 |
| LH 2615 | 2600x4000/5000/6000x1500 | 3.2+L/450 |
| LH 2617 | 2600x4000/5000/6000x1750 | 3.6+L/450 |
| 值EL'MPE仅对接触式测头有效。更多信息可查询技术参数表。 Y轴长度可根据需求定制。由于技术改进，设计与参数可能发生变化。 | ||
