产品介绍：

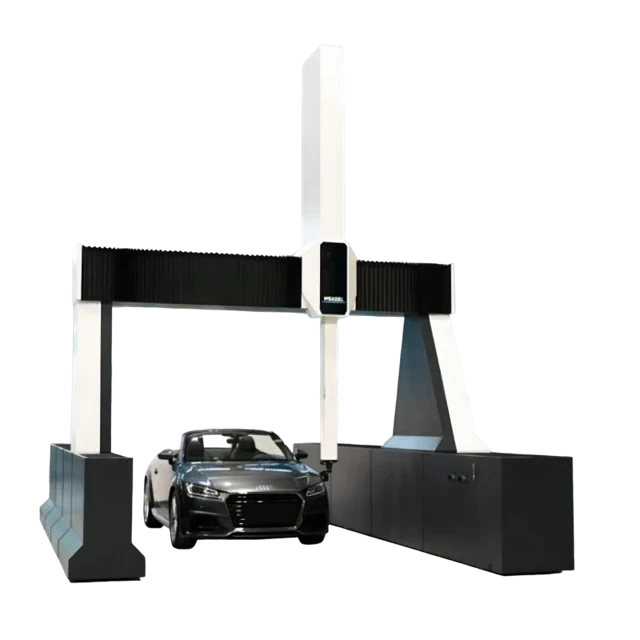

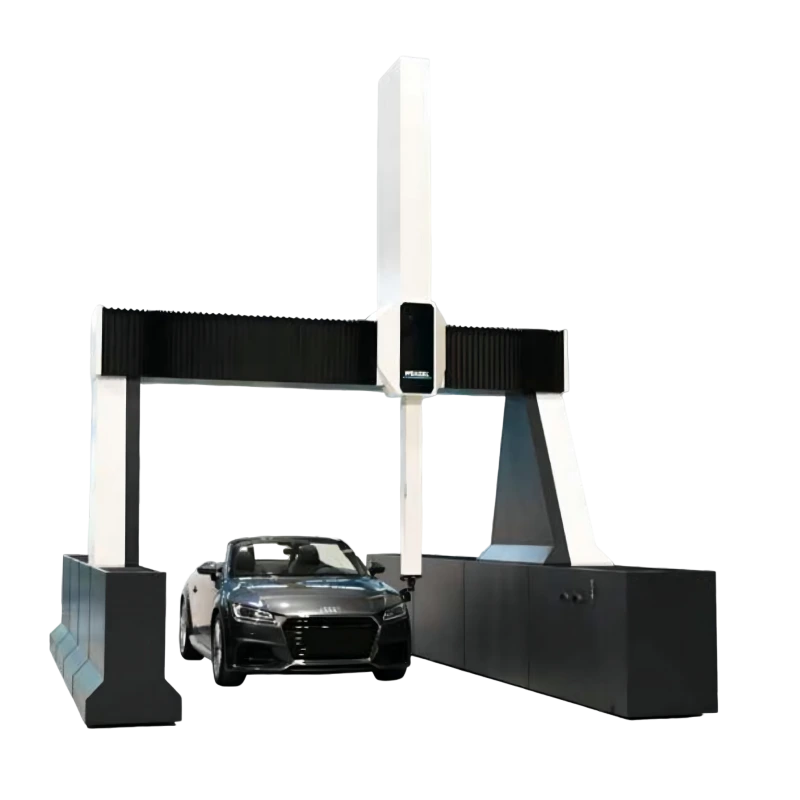

LHF系列为全自动三坐标测量机，采用了专为大型部件和复杂工件高精度测量而设计的气浮轴承。此系列测量机采用地平式设计，对于大型部件有绝佳的可及性，且可以实现非常大程度的自由移动。Y轴常规测量范围可高达12米。LHF测量机提供三种精度等级：标准级、高精度级以及高精度优选级。
LHF系列专为大体积部件和复杂工件的高精度测量而设计。从创新型的中小规模公司，到世界知名公司，或者简而言之，任何有高水准测量要求的领域都适用于我们的产品。
产品特点：
-
长期高机械精度
温度稳定的结构 | 手工研磨工艺 | 各轴均配备气浮轴承导轨
-
低拥有成本
低耗气 | 运行可靠且备件价格适中 | 重新校准操作简便
-
高灵活度
可定制测量范围 | 可与其它温泽系统实现数据兼容 | 上下料系统 | 自动化解决方案
-
多样化的测头选项
触发式测头 | 3 或 5 轴扫描 | 光学测头
-
人体工程学设计
使用简便 | 易于维护 | 轻松加载
技术参数
左右滑动表格，可查看完整参数。
| LHF系列 三坐标测量机 技术参数 | ||
|---|---|---|
| 类型 | 测量范围XxYxZ(mm) | 空间长度测量不确定度EL'MPE(μm)高精度优选级 |
| LHF 2517 | 2500x4000/5000/6000x1700 | 3.5+L/450 |
| LHF 3020 | 3000x4000/5000/6000x2000 | 4.6+L/450 |
| LHF 3025 | 3000x5000/6000x2500 | 5.6+L/450 |
| LHF 4025 | 4000x5000/6000x2500 | 6.6+L/450 |
| LHF 4027 | 4000x5000/6000x2700 | 7.1+L/450 |
| LHF 5025 | 5000x5000/6000x2500 | 7.6+L/450 |
| 值EL'MPE仅对接触式测头有效。更多信息可查询技术参数表。 Y轴长度可根据需求定制。由于技术改进，设计与参数可能发生变化。 | ||
